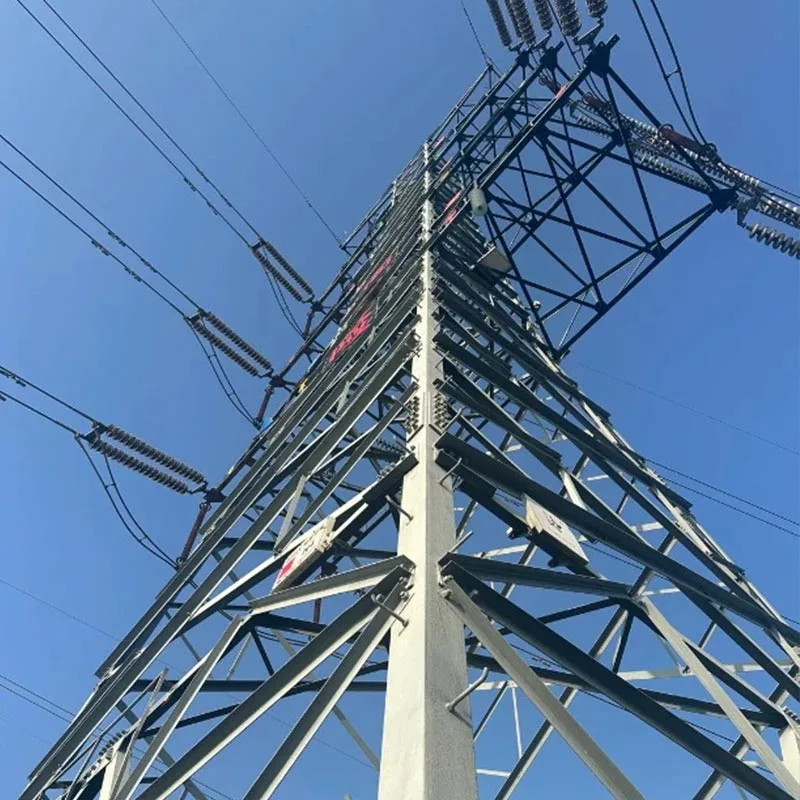

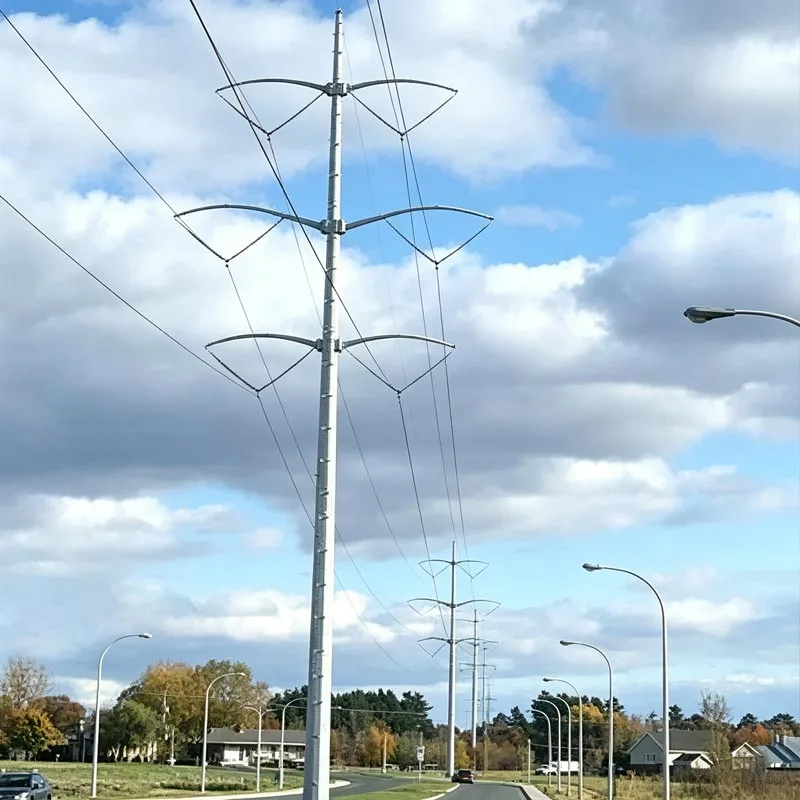

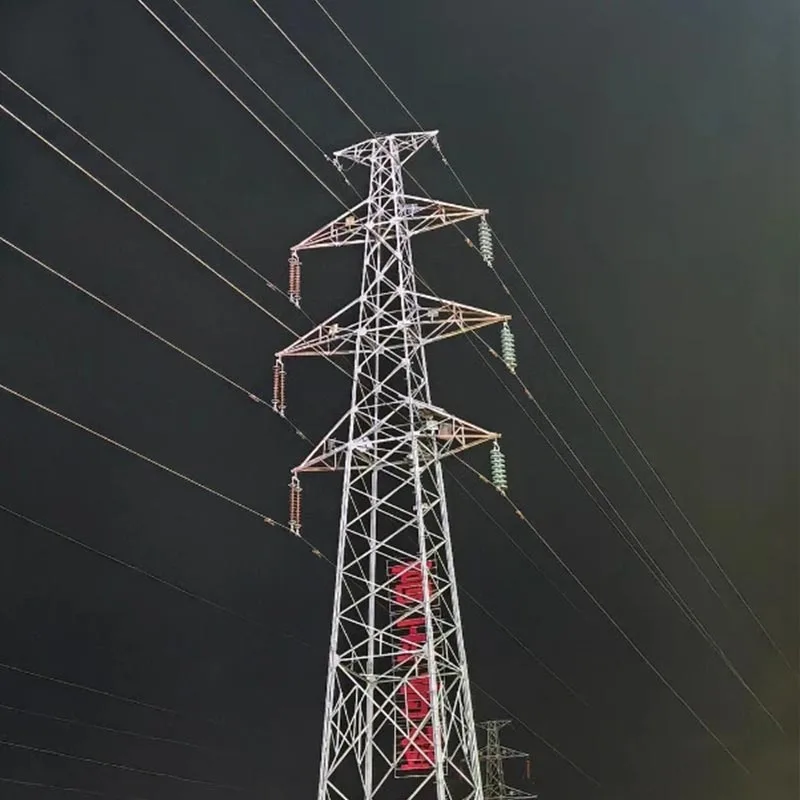

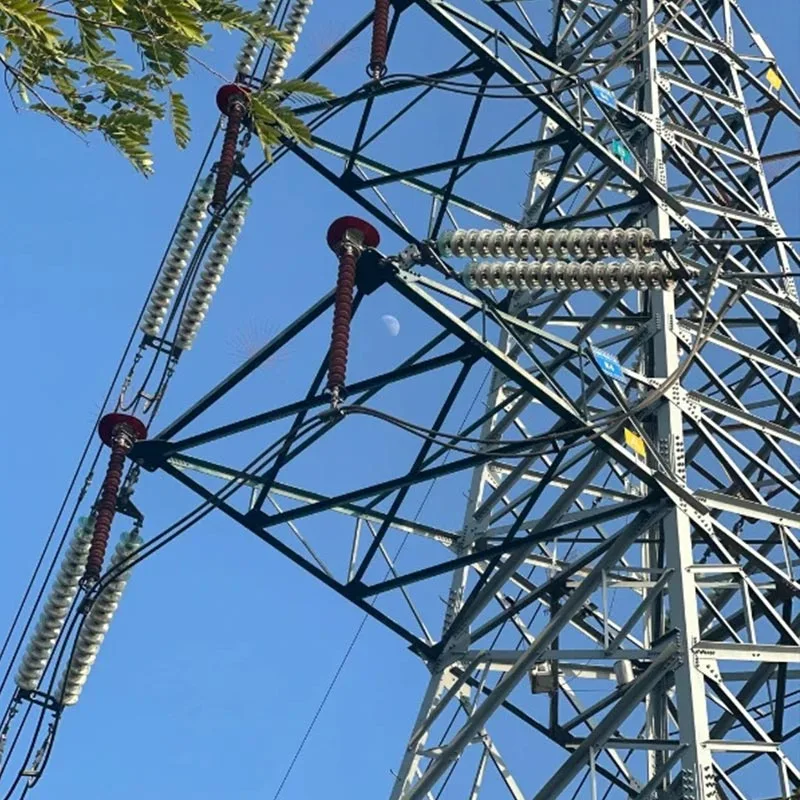

Башня из оцинкованной стальной трубы высокого напряжения

Башни из оцинкованной стальной трубы высокого напряжения компании Qingdao Anbang New Energy представляют собой опорные стальные конструкции, специально Разработан для проектов передачи высокого и сверхвысокого напряжения 110–1000 кВ.

Продукция изготовлена с высококачественная высокопрочная сталь Q345B/Q355B, точная сварка и обработка полностью автоматизированным методом горячего цинкования. процесс для длительной коррозионной стойкости.

Они имеют такие преимущества, как высокая структурная жесткость, сильный ветер. и сейсмостойкость, компактность и длительный срок службы.

В качестве эталонного продукта, поставляемого напрямую местным Китайский завод, эти высоковольтные башни из оцинкованной стальной трубы полностью соответствуют требованиям большой мощности на большие расстояния. требования к передаче данных в условиях сложной местности и сурового климата.

Почему стоит выбрать башни Anbang из высоковольтных оцинкованных стальных труб?

Заводская прочность, контролируемое качество: Циндао Анбанг владеет стандартизированной производственной базой, независимое производство полного цикла высоковольтных опор из оцинкованных стальных труб — путем резки стальных листов, прокатка, сварка, горячее цинкование, сборка и проверка — соблюдение системы качества ISO9001 для обеспечения каждая башня соответствует стандартам точности и стабильной работы.

Высокопрочные материалы, безопасные и надежные.: Основные материалы выбраны из Q345B и высокопрочная сталь более высокого качества. Опоры из высоковольтных оцинкованных стальных труб демонстрируют превосходные характеристики на изгиб, кручение, и обледенельности, рассчитаны на сейсмичностью до 8 градусов и ветроустойчивостью 35-40 м/с в экстремальных условиях. условиях, обеспечивающих нулевые скрытые риски при длительной эксплуатации.

Процесс горячего погружения, длительная коррозионная стойкость: Использование национального стандарта горячего цинкования. процесс, с толщиной слоя цинка ≥ 85 мкм, башни из высоковольтных оцинкованных стальных труб имеют наружную коррозионностойкий срок службы более 30 лет.

По сравнению с обычными покрытиями стоимость обслуживания полного жизненного цикла составляет сократилось более чем на 60%.

Широкие возможности настройки, сильная адаптируемость: Структуры могут быть настроены в соответствии с уровнями напряжения. (110–1000 кВ), высоты опор (30–120 м) и условий местности, что обеспечивает полный спектр вышек, включая прямые башни, угловые башни, концевые башни и натяжные башни.

Полная цепочка услуг, доставка без проблем: Интеграция проектирования, производства, транспортировки, монтаж и послепродажное обслуживание высоковольтных опор из оцинкованных стальных труб осуществляется командой профессионалов. на протяжении всего процесса, сокращая проектные циклы на 30% и удовлетворяя потребности клиентов в комплексных закупках.

Руководство по выбору

Общие принципы выбора

При выборе опор из оцинкованных стальных труб высокого напряжения приоритет следует отдавать четырем основным факторам: напряжение уровень, угол линии, местность и метеорологические условия в сочетании с состоянием земли и условиями строительства, чтобы комплексно определить тип башни.

Завод в Циндао в Аньбане может обеспечить индивидуальную механическую проверку и индивидуальный подбор для обеспечения безопасности, экономичности и пригодности высоковольтных опор из оцинкованных стальных труб.

Выбор по уровню напряжения

Линии электропередачи 110 кВ
Рекомендуется: легкие прямые высоковольтные опоры из оцинкованных стальных труб, опоры из стальных труб небольшого угла.
Общая высота: 21–42 м.
Применимо: городские распределительные сети, промышленные парки, линии сбора возобновляемой энергии.

Линии электропередачи 220 кВ
Рекомендуется: стандартные прямые/устойчивые к растяжению опоры из высоковольтных оцинкованных стальных труб, стальные трубы с узким основанием. башни
Общая высота: 30–63 м.
Применимо: региональные магистральные сети, городские кольцевые сети, проекты пересечения рек и дорог.

500 кВ и выше сверх/сверхвысокого напряжения
Рекомендуется: Устойчивые к большим нагрузкам высоковольтные опоры из оцинкованных стальных труб, двухцепные/многоцепные. башни из стальных труб
Общая высота: 54–100 м.
Применимо: передача энергии между провинциями и регионами, линии с большими пролетами, основные экспортные коридоры возобновляемой энергии.

Выбор по функции линии

Прямые башни: Используется для прямых линий без угла или с углами <5°, легкий, недорогой, быстрый в изготовлении.

Угловые башни: Используется для линий с углами 5–90°, выдерживает боковое натяжение, обладает большей структурной жесткостью.

Натяжные башни: Используется для участков линий, защиты от обрыва провода, в зонах высокого напряжения, выдерживает полное натяжение проводника. обеспечение резервирования линии безопасности

Терминальные башни: Используется на входах линейных станций, в начальных/конечных точках подстанций, одностороннее высокое напряжение, с усиленная конструкция конструкции

Большепролетные башни: Используется для переправы рек, автомагистралей, железных дорог, долин, изготовлено из сверхвысокопрочной стали с толстая гальванизация, отличная устойчивость к ветровой вибрации

Выбор по местности и окружающей среде

Горная/холмистая местность с крутыми склонами, трудная транспортировка → использовать секционную высоковольтную стальную оцинкованную трубу башни, легкие цельные конструкции, легко поднимаются, небольшая площадь фундамента

Прибрежные районы/зоны соленых туманов с высокой коррозией и влажностью → используйте высоковольтную оцинкованную сталь с толстым слоем цинка. трубные башни, слой цинка ≥100 мкм, значительно продлевающий срок службы защиты от коррозии

Сильное обледенение/покрытые льдом участки с толщиной льда > 10 мм → используйте армированную высоковольтную оцинкованную стальную трубу. башни, увеличивают поперечное сечение основного материала, улучшают перегрузочную способность против льда

Районы с сильным ветром/тайфуном и расчетной скоростью ветра >35 м/с → используйте ветроустойчивую и высоковольтную оцинкованную сталь. опоры труб, оптимизируйте конусность и конструкцию для снижения ветровой нагрузки

Городские/парковые территории с ограниченным пространством и высокими эстетическими требованиями → использовать узкоцокольные высоковольтные оцинкованные башни из стальных труб, небольшая занимаемая площадь, простой и эстетичный дизайн

Выбор по количеству цепей

Одиночный контур: Традиционные высоковольтные опоры из оцинкованных стальных труб, простая конструкция, оптимальная экономичность.

Двойной контур: Двухконтурные высоковольтные опоры из оцинкованных стальных труб, экономят пространство коридора, подходят для городских условий. территории и регионы с нехваткой земли

Многоконтурная/несколько цепей на одной вышке: Для плотных коридоров со сверхвысоким напряжением используйте многоконтурные сверхмощные высоковольтные опоры из оцинкованных стальных труб.

Часто задаваемые вопросы

Каковы преимущества башен из оцинкованных стальных труб высокого напряжения по сравнению с опорами из угловой стали?

Башни из оцинкованных стальных труб высокого давления имеют большую жесткость на изгиб в сечении и меньшую ветроустойчивость. коэффициент, делающий их более устойчивыми к ветру и землетрясению; они занимают лишь от 1/3 до 1/2 земли, требуемой угловые стальные башни, экономящие затраты на землю; они имеют аккуратный внешний вид, более длительный срок службы по стойкости к коррозии и более низкие требования к техническому обслуживанию.

Как обеспечивается качество горячего цинкования? Каков срок службы?

Башни Anbang из оцинкованной стали под высоким давлением используют процесс горячего цинкования национального стандарта GB/T 13912. с толщиной слоя цинка ≥85 мкм, и каждая единица тестируется третьей стороной.

В обычных условиях на открытом воздухе Срок службы коррозионной стойкости составляет ≥30 лет, а общий расчетный срок службы составляет ≥50 лет.

Каков производственный цикл и сложность монтажа башен из оцинкованных стальных труб высокого давления?

Обычная башня из оцинкованных стальных труб высокого давления имеет производственный цикл одной партии продолжительностью 15-30 дней; это использует сегментированные фланцевые соединения и сборку болтов на месте, не требуя большого или сложного оборудования. Нормальный строительные бригады могут завершить монтаж под руководством, при этом эффективность монтажа на 50% выше угловых стальных башен.

Можно ли адаптировать башни из оцинкованных стальных труб высокого давления для работы на особых участках?

Да. Учитывая такие условия, как большая высота, сильный лед, прибрежные соляные брызги и сейсмоопасные районы, материал, толщина стенок, тип фундамента и прочность конструкции башен из оцинкованной стали высокого давления могут могут быть скорректированы, и может быть предоставлено специальное дизайнерское решение.

Какие услуги включены в покупку башен из оцинкованных стальных труб высокого давления?

Он включает в себя проектирование, производство, транспортировку, руководство по установке на месте, 5-летнюю гарантию и пожизненный срок службы. послепродажное обслуживание. Предоставляется полная техническая документация, включая отчеты об инспекциях, сертификаты качества. книги соответствия и механические расчеты.
