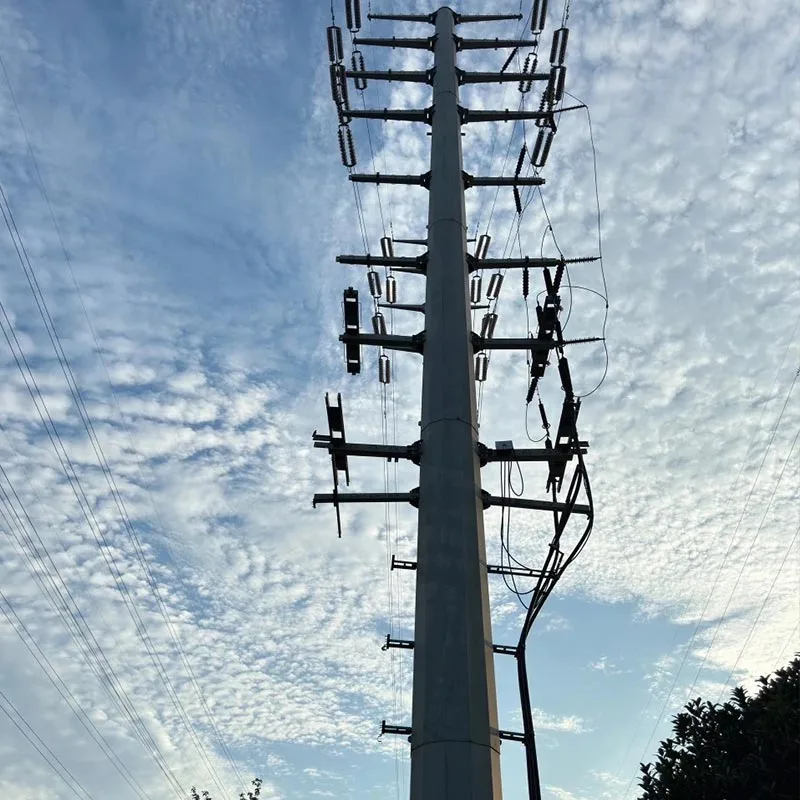

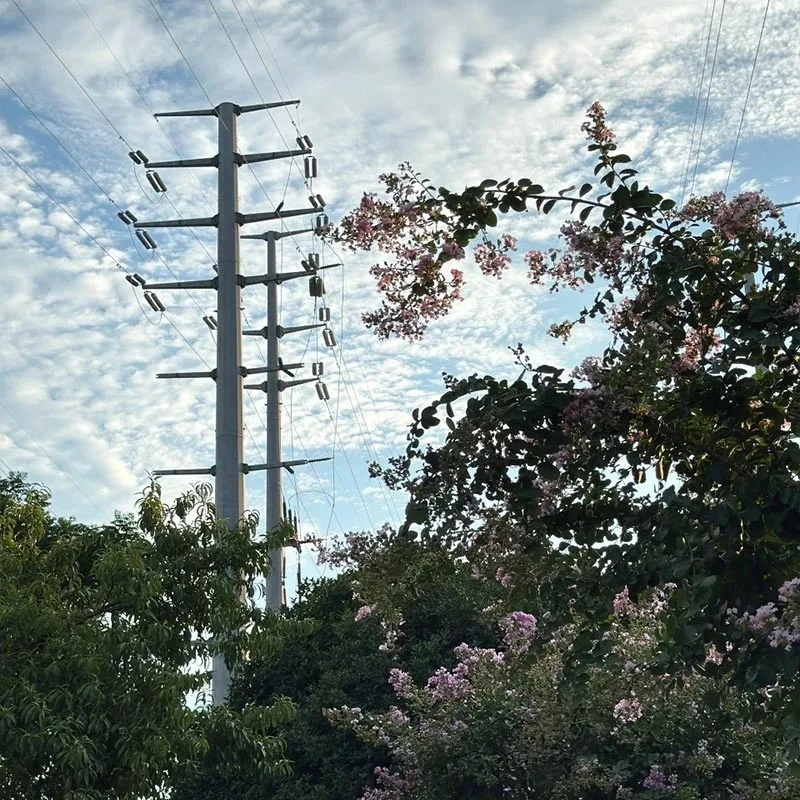

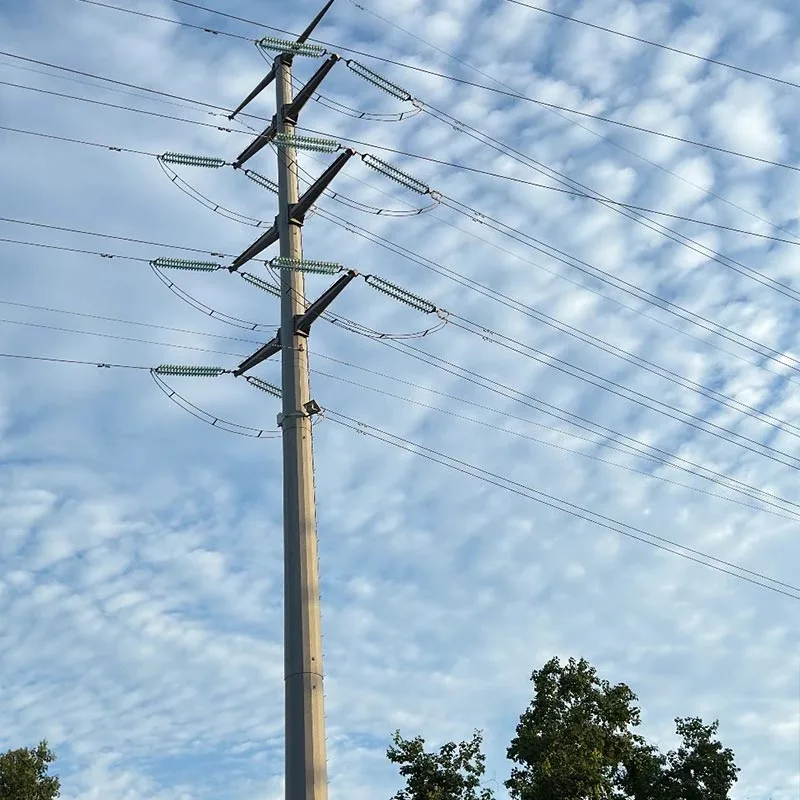

Башня передачи из оцинкованной стальной трубы

В опорных башнях из оцинкованной стальной трубы Qingdao Anbang New Energy в качестве основы используются высокопрочные стальные трубы Q355B/Q420. материал, обработанный методом горячего цинкования и имеющий коническую/многостороннюю трубчатую форму. структуры.

Они предлагают такие преимущества, как превосходная коррозионная стойкость, структурная стабильность, эффективный монтаж, и компактное землепользование. Продукция широко используется в городских электросетях, горных линиях электропередачи, прибрежных и промышленных сетях. зоны загрязнения, способные к длительной стабильной работе в экстремальных условиях и являющиеся основным вспомогательным оборудованием для современные проекты передачи.

Преимущества продукта

Высокая долговечность

Опоры электропередач из оцинкованной стальной трубы полностью подвергаются горячему погружению. оцинковка, с толщиной слоя цинка ≥85 мкм, образующая как физическую изоляцию, так и электрохимическую защиту.

Открытый срок службы превышает 30 лет, подходит для суровых условий, таких как прибрежные районы, сильный соленый туман и промышленные загрязнение.

Стабильная структура

Трубчатые секции имеют равномерное распределение напряжений и высокий изгиб. жесткость. Коэффициент ветроустойчивости на 20-40% ниже, чем у угловых стальных башен.

Выдерживает 11 уровень силы. ветра, землетрясения силой 8 баллов и тяжелых ледовых нагрузок, с превосходной устойчивостью в экстремальных условиях.

Эффективное строительство

Сегментированная конструкция заводского изготовления с фланцевым болтом соединения позволяют осуществлять быструю сборку на месте без использования крупногабаритного подъемного оборудования.

Время строительства сокращается на 50%, что значительно снижает стоимость проекта.

Широкая адаптируемость

Опоры электропередачи из оцинкованной стальной трубы имеют компактную конструкцию, что позволяет экономить около 50% земли по сравнению с традиционными угловыми стальными башнями.

Подходит для узких городских участков, гор, прибрежных территорий. территории и другие сложные ландшафты с настраиваемой высотой от 5 до 150 метров.

Надежное качество

Изготовленная из высокопрочной стали, продукция соответствует национальным стандартам, таким как как GB 50545 и DL/T 5154, с полным контролем качества процесса, включая проверку сварных швов и испытание слоя цинка. Полностью квалифицированная, стабильная работа.

Как выбрать модель

Выбор по уровню напряжения

10кВ–35кВ: Использовать одноцепные опоры из оцинкованной стали, высотой 15–30 м, толщиной стенок 6–10 мм, подходят для городских и парковых слаботочных линий.

110кВ–220кВ: Использовать двухцепные/многоцепные опоры из оцинкованной стали, высотой 30–60 м, толщиной стенок. 10–16 мм, отвечающий требованиям передачи среднего и высокого напряжения.

500кВ и выше: Используйте специальные опоры электропередачи из оцинкованной стали сверхвысокого напряжения, высотой 60–150 м и толщиной стен. 16–20 мм, подходит для передачи на большие расстояния и на сверхдальние расстояния.

Выбор в зависимости от условий окружающей среды

Прибрежные/зоны с высоким уровнем коррозии: Выбирайте стойки передачи из оцинкованной стали с высокой коррозионной стойкостью и цинковым покрытием. покрытие толщиной ≥100 мкм для повышения устойчивости к солевому туману.

Сильный ветер/сейсмические зоны: Выбирайте усиленные конструкции, оптимизируйте поперечное сечение и толщину стен для защиты от ветра. и сейсмостойкость.

Горный/сложный рельеф: Выбирайте легкие опоры передачи из оцинкованной стали с узким основанием для размещения условия транспортировки и монтажа.

Выбор по функциональному назначению

Прямые башни: Используется для прямых участков линии, несущих вертикальные и горизонтальные ветровые нагрузки.

Натяжные/угловые башни: Используется для изменения направления линии и преобразования натяжения, выдерживая несбалансированное натяжение.

Терминал/переходные башни: используется для начала/конца линии, а также для пересечения рек или дорог, требующих более высокой скорости. несущая способность.

Наши услуги

Индивидуальный дизайн: Наша профессиональная команда предоставляет индивидуальные проекты опор электропередач из оцинкованных стальных труб. в зависимости от уровня напряжения, местности и погодных условий, отвечая потребностям различных проектов.

Полнопроцессное интеллектуальное производство: Имея собственную современную фабрику, оснащенную оборудованием для резки с ЧПУ, автоматической сваркой, и линии горячего цинкования, мы достигаем полного контроля качества процесса от сырья до готовой продукции. продукции, с ежемесячной производственной мощностью более 5000 тонн.

Универсальная доставка: Мы предлагаем комплексные услуги, включая производство, транспортировку, руководство по установке на месте, и техническое обучение, обеспечивающее эффективную реализацию проекта.

Послепродажная гарантия: Мы предоставляем 15-летнюю гарантию, круглосуточную техническую поддержку, регулярные проверки и техническое обслуживание для решения проблем с продуктом на протяжении всего его жизненного цикла.

Меры предосторожности при использовании

Перед установкой убедитесь, что паспортная табличка опоры из оцинкованной стали соответствует чертежу. параметры и проверьте, что корпус башни, фланцы и болты не имеют деформации или повреждений, гарантируя, что все аксессуары в комплекте.

Для подъема используйте нейлоновые веревки, чтобы не поцарапать оцинкованное покрытие; вертикальное отклонение при установке должно быть ≤1/1000, а фланцевые болты следует затягивать с соблюдением крутящего момента, чтобы обеспечить надежное соединение.

Фундамент башни должен иметь независимую бетонную основу C30 со встроенными анкерными болтами и заземлением. сопротивление должно быть ≤10 Ом. Регулярно проверяйте эффективность системы заземления.

Сварка или резка поверхности опоры из оцинкованной стали строго запрещены. Если модификация Если требуется, его необходимо повторно нанести методом горячего цинкования для защиты от коррозии.

Регулярно проверяйте целостность цинкового покрытия, затяжку болтов и деформацию конструкции; в В прибрежных зонах/зонах с высоким уровнем коррозии проверяйте каждые шесть месяцев и незамедлительно ремонтируйте любое поврежденное цинковое покрытие.

Непрофессиональному персоналу строго запрещено подниматься на опору электропередачи из оцинкованной стали. Предупреждение такие знаки, как «Опасность высокого напряжения, держитесь подальше», должны быть размещены вокруг башни, соблюдая безопасное расстояние.
