Поставщик угловой стальной транспозиционной башни из Китая
Являясь основным поставщиком опор высоковольтной электропередачи, опираясь на мощь национальных высокотехнологичных предприятий и местной полной производственной цепочки Циндао,Циндао Анбанг Новая Энергияуже более десяти лет активно участвует в области интеллектуального производства силовых стальных конструкций, уделяя особое внимание основным потребностям линий электропередачи высокого и сверхвысокого напряжения, а также создавая матрицу продуктов высококачественных транспозиционных опор из угловой стали.
Что такое угловая стальная транспозиционная башня?
Транспозиционная опора из угловой стали представляет собой эксклюзивную специальную опору для линий электропередачи высокого и сверхвысокого напряжения, в которой в качестве основного материала сердечника используется высокопрочная угловая сталь Q235/Q355, собранная в пространственную ферменную конструкцию посредством болтового соединения, а основная функция заключается в реализации периодического пространственного обмена положением трехфазных проводников, с точки зрения непрофессионала, это поочередная смена мест для трехфазных проводников.
В отличие от опор из обычной угловой стали, в ее конструкции больше внимания уделяется пространственной адаптируемости и силовой устойчивости перемещения провода, а также добавлены специальные приспособления для перемещения и направляющие конструкции для провода, которые могут точно регулировать фазовое положение провода, так что трехфазный провод занимает разные пространственные положения на всей линии, чтобы сбалансировать электрические параметры, такие как трехфазная индуктивность, емкость и полное сопротивление.
Являясь ключевым специальным столбом высоковольтных линий электропередачи, он не только выполняет основные функции по монтажу проводов, несущей нагрузке, устойчивости к ветру и землетрясению, но также эффективно защищает генераторы, трансформаторы и другое силовое оборудование, предотвращает неисправности релейной защиты, уменьшает индуктивные помехи окружающим линиям связи и обеспечивает безопасность, эффективность и стабильность передачи на большие расстояния.
Каковы классификации транспозиционных башен из оцинкованной угловой стали?
Угловая стальная транспозиционная башня Qingdao Anbang New Energy имеет полную категорию, в сочетании с тремя основными размерами: уровнем напряжения, режимом транспозиции и типом конструкции. Каждая серия строго соответствует национальным стандартам производства электроэнергетики, принимая во внимание универсальность и исключительную адаптируемость, и точно соответствует индивидуальным потребностям различных проектов передачи высокого напряжения:
1. По уровню напряжения
Охватывают угловые стальные транспозиционные башни высокого давления (110–220 кВ) и угловые стальные транспозиционные башни сверхвысокого давления (≥330 кВ).
The высоковольтная модельподходит для промышленных парков и межрегиональных веток электропередачи для удовлетворения потребностей традиционной передачи и транспозиции на большие расстояния.
Модель UHV разработана с усилением конструкции для оптимизации плотности фермы и опоры узлов и подходит для магистральных линий электропередачи на большие расстояния и большой мощности напряжением 500 кВ и выше, что позволяет добиться более точной регулировки фазы и обеспечить баланс трехфазных параметров.
2. Разделить транспонированием
Он разделен на две категории: тип транспозиции с одной башней и тип транспозиции с двойной башней.
Транспозиционный тип с одной башней имеет компактную конструкцию, обтекаемую структуру и небольшую занимаемую площадь, что подходит для сценариев с ограниченным пространством линии и может завершить транспозицию трехфазного проводника на одной башне.
Тип транспозиции с двумя опорами является рекомендуемой схемой для линий сверхвысокого напряжения 500 кВ и выше, которая реализует транспозицию проводов за счет синергии двух опор, с более высокой стабильностью и подходит для сценариев передачи с высокой нагрузкой и на большие расстояния и обычно оснащена 1-2 комплектами транспозиционных опор на каждые 100 км линии.
3. Разделяется по структурному типу.
Он разделен на угловую стальную транспозиционную башню типа «бокал», стальную угловую транспозиционную башню типа «кошачья голова» и угловую стальную транспозиционную башню сухого типа.
Тип бокала приспособлен для горизонтального расположения проводов, а операция транспозиции удобна, что является основным выбором высоковольтных линий.
Головка кошачьего типа имеет треугольное расположение проволоки, которая обладает превосходной устойчивостью к ветру и льду и подходит для сложных условий, таких как прибрежные и альпийские районы.
Конструкция сухого типа обладает большой жесткостью и высокой несущей способностью и подходит для тяжелых нагрузок и сценариев перемещения с большими пролетами.
Технические характеристики продукта
|
Элементы параметров |
Подробные характеристики |
|
Основной материал |
Q235B, Q355B высокопрочная углеродистая конструкционная угловая сталь |
|
Применимый уровень напряжения |
110–1000 кВ (высокое напряжение: 110–220 кВ, сверхвысокое напряжение: ≥330 кВ) |
|
Применимая высота |
15–50 м (поддерживает нестандартную настройку, подходит для различных сценариев транспозиции) |
|
Технические характеристики угловой стали |
∠50×5~∠200×20 (адаптируется в соответствии с уровнем напряжения и требованиями нагрузки) |
|
Антикоррозийный процесс |
Общее горячее цинкование, толщина слоя цинка ≥85 мкм, дополнительное антикоррозионное усиление в узлах. |
|
Расчетное сопротивление ветру |
120 км/ч~180 км/ч, можно настроить и усилить по требованию. |
|
Сейсмическое укрепление |
Сейсмическая интенсивность 8 градусов, может быть адаптирована и усилена для сложных условий работы. |
|
Точность транспонирования |
Точность регулировки угла фазы ±2°, обеспечивая баланс трехфазных параметров. |
|
Способ подключения |
Высокопрочное болтовое соединение, оснащенное специальными креплениями, устойчивое к расшатыванию и коррозии. |
|
Стандарт реализации |
GB50017 Код стальных конструкций, DL/T 646 Технические условия для производства стальных трубных конструкций для передачи и распределения и т. д. |
В каких сценариях можно использовать угловые стальные транспозиционные башни?
|
Сценарии применения |
Основные требования |
Рекомендуемая серия продуктов |
Ключевые технические характеристики |
|
Высоковольтные линии электропередачи (магистральные электросети, коридорная транспозиция) |
Стабильная структура, сильная функция фазового транспонирования, устойчивость к сильному ветру и льду, длительный срок службы. |
Стандартные угловые стальные транспозиционные башни, Угловые стальные транспозиционные башни для тяжелых условий эксплуатации |
Горячеоцинкованная угловая сталь Q235/Q355/Q420B; модульная болтовая сборка; предназначен для перестановки проводников и изменения последовательности фаз; ветроустойчивость до 11–12 класса; высокая способность выдерживать ледовую и снеговую нагрузку. |
|
Городские и пригородные электросети |
Компактная компоновка, экономия земли, надежная координация изоляции, простота установки |
Угловые стальные транспозиционные башни средней высоты, Угловые стальные транспозиционные башни с узким основанием |
Оптимизированный размер корпуса башни для ограниченного городского пространства; стабильная производительность транспозиции; низкая стоимость фундамента; быстрое строительство и удобный последующий осмотр. |
|
Горные и холмистые районы |
Адаптация к сложной местности, высокая жесткость конструкции, низкие эксплуатационные расходы. |
Угловые стальные транспозиционные башни горного типа, Угловые стальные транспозиционные башни, адаптированные к наклону |
Высокопрочная угловая стальная конструкция; хорошая устойчивость на склонах и неровной местности; сильная коррозионная стойкость; подходит для отдаленных районов с затрудненной транспортировкой. |
|
Промышленные и новые энергетические зоны (ветровые/солнечные электростанции, промышленные парки) |
Высокая грузоподъемность, антивибрационная, пылезащитная, настраиваемая |
Угловые стальные транспозиционные башни по индивидуальному заказу, Угловые стальные транспозиционные башни для тяжелых нагрузок |
Полностью настраиваемая высота, диапазон и режим транспозиции; совместим с ВЛ на новых энергобазах; высокая долговечность в пыльной и влажной среде. |
- View as
Транспозиционная башня из оцинкованной угловой стали
Qingdao Anbang New Energy Factory с мастерством и самоотдачей представляет транспозиционную башню из оцинкованной угловой стали, основное фазосдвигающее устройство для линий электропередачи. Опираясь на передовую технологию обработки военного уровня, он сочетает в себе чрезвычайную стабильность с долгосрочной устойчивостью к коррозии и специально разработан для линий электропередачи сверхвысокого напряжения на большие расстояния. Он предлагает универсальное решение проблемы трехфазного дисбаланса, обеспечивая безопасную работу электросети в течение тридцати лет, что делает его предпочтительным и надежным выбором для проектов электросетей национального уровня.

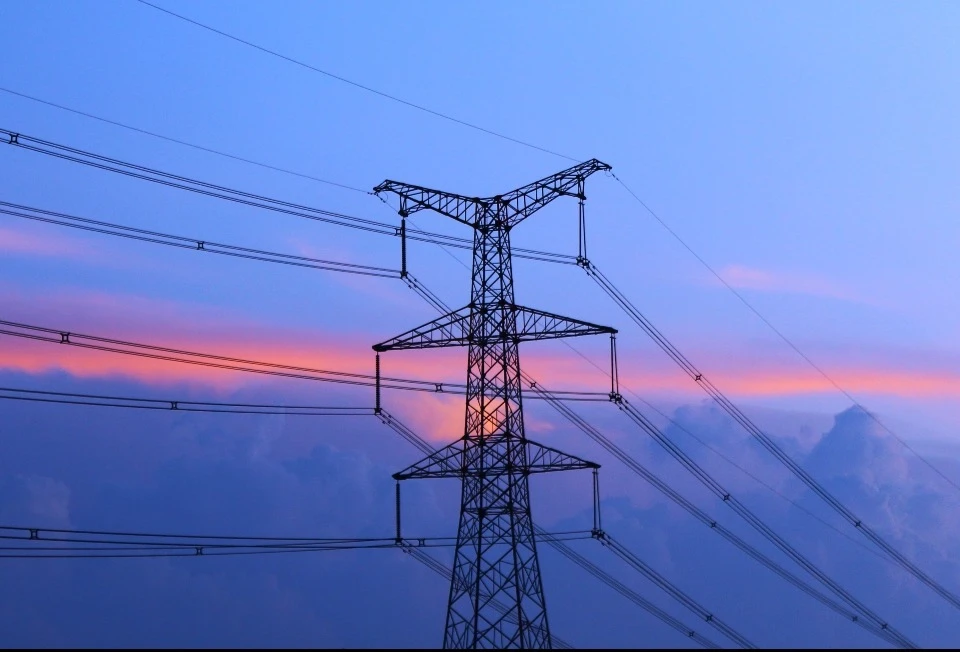

Высоковольтная угловая стальная транспозиционная башня
Расположенная в Циндао, Китай, компания Anbang New Energy является заводом по производству источников энергии с большими возможностями. Благодаря прецизионному производству компания специализируется на исследованиях, проектировании и крупномасштабном производстве угловых стальных транспозиционных башен высокого напряжения, предоставляя высокопроизводительные и высоконадежные решения для поддержки фазосдвигания для глобальных проектов по передаче сверхвысокого напряжения.

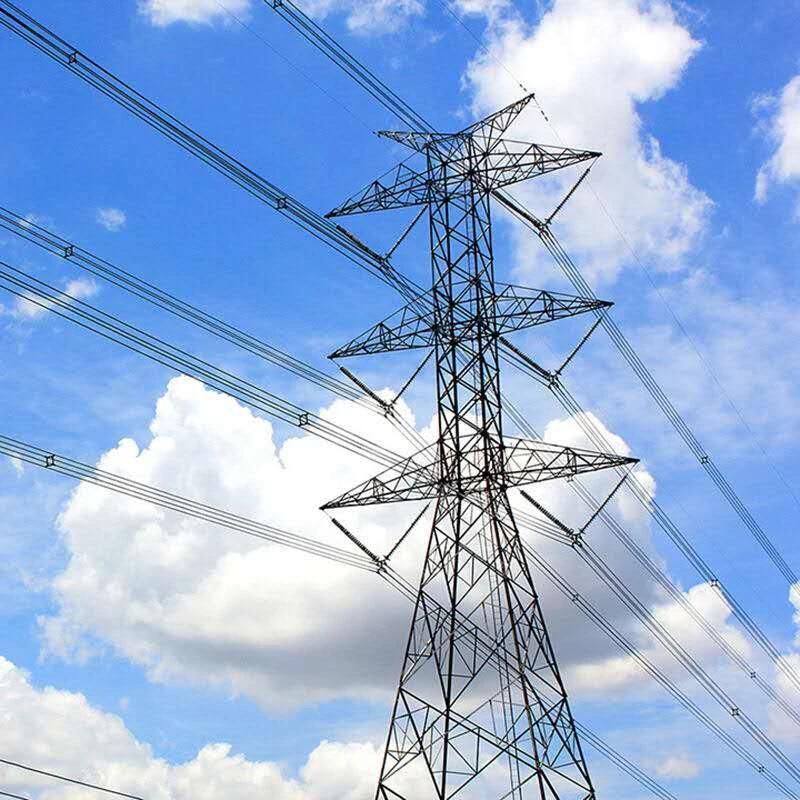

Угловая стальная транспозиционная башня
Угловая стальная транспозиционная башня для передачи электроэнергии представляет собой специализированную железную башню решетчатого типа, широко используемую в линиях электропередачи высокого и сверхвысокого напряжения. Если вы ищете надежного производителя и поставщика, выберите Anbang, мы можем предложить техническую поддержку.

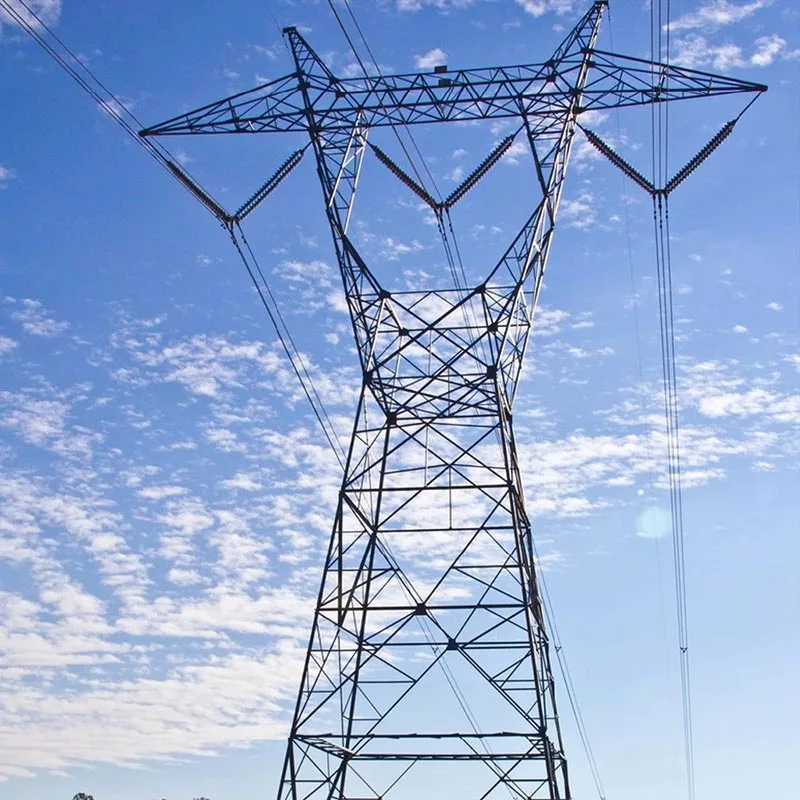

Транспозиционная башня с угловой стальной решеткой
Anbang является профессиональным поставщиком транспозиционных башен с угловой стальной решеткой. Этот прочный продукт представляет собой специализированную конструкцию линии электропередачи, широко используемую в проектах по передаче электроэнергии высокого и сверхвысокого напряжения, обычно применяемую в электросетях 110 кВ, 220 кВ, 330 кВ и выше.

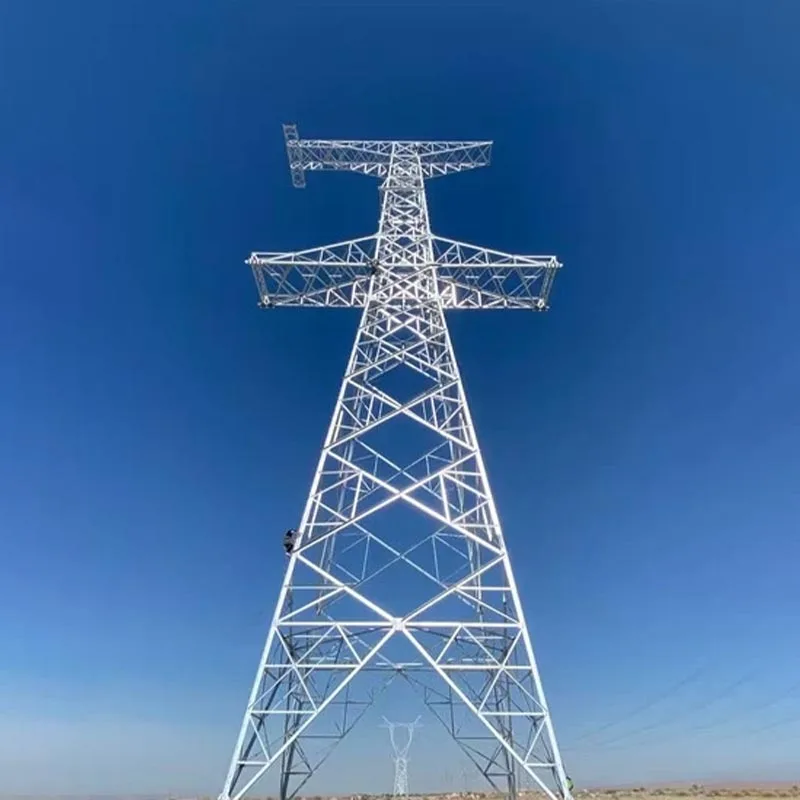

Угловая стальная фазосдвигающая башня
Угловые стальные фазосдвигающие башни представляют собой специализированные решетчатые конструкции для линий электропередач переменного тока высокого/сверхвысокого напряжения (СВН), изготовленные из стандартизированной угловой стали посредством болтовой сборки. Они сочетают в себе механическую стабильность традиционных угловых стальных опор с ключевой функцией перемещения трехфазного провода. Чтобы найти комплексное решение для вашего проекта, свяжитесь с Anbang.

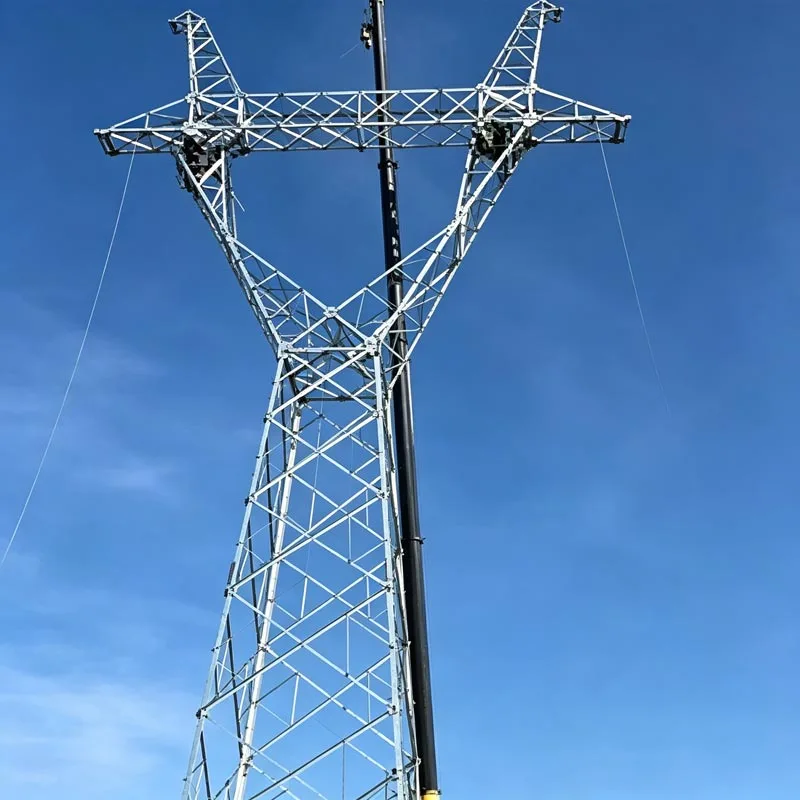

Башня электропередачи из оцинкованной угловой стали
Опоры электропередачи из оцинкованной угловой стали, производимые заводом Циндао Анбанг, представляют собой стальные конструкции решетчатого типа, широко используемые для поддержки воздушных линий электропередачи в электрических сетях. Изготовленные из горячекатаных угловых стальных профилей и защищенные методом горячего цинкования, эти башни обладают высокой механической прочностью, отличной коррозионной стойкостью и длительным сроком службы (обычно 40–50 лет). Их открытая решетчатая конструкция сводит к минимуму ветровую нагрузку при максимальном повышении структурной эффективности, что делает их пригодными для различных уровней напряжения (от 10 кВ до более 800 кВ) и условий местности.
Являясь надежным производителем и поставщиком Угловая стальная транспозиционная башня в Китае, мы располагаем собственным заводом. Если вы хотите купить качественную и долговечную продукцию, обращайтесь к нам.
