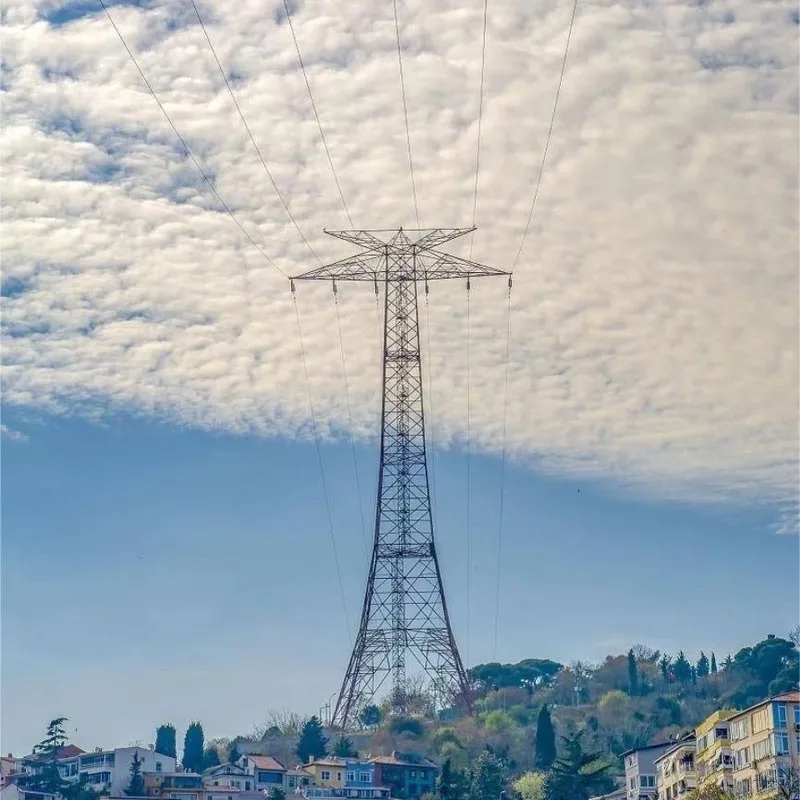

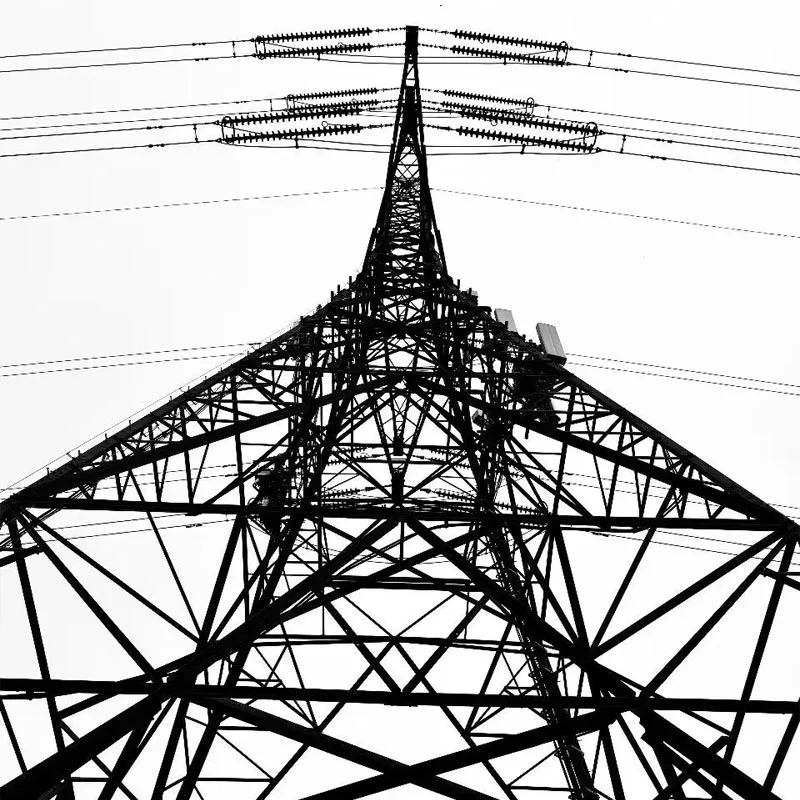

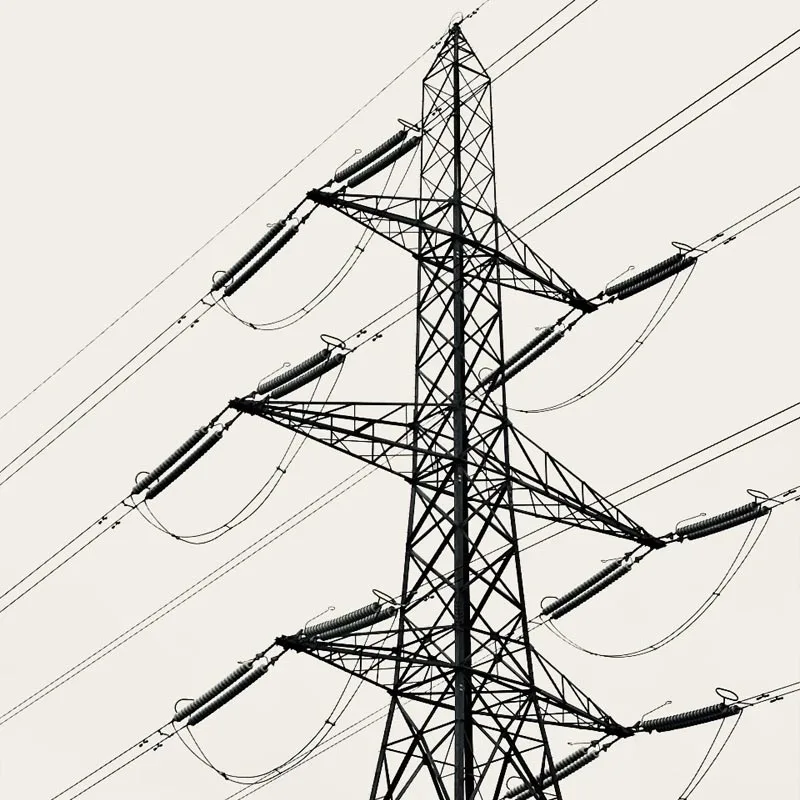

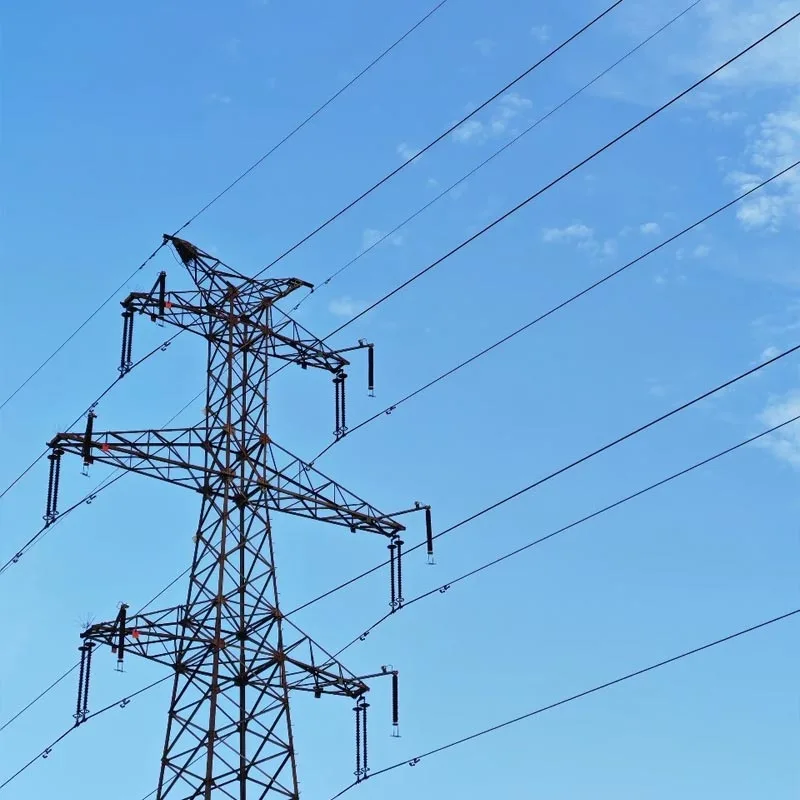

Башня из стальных труб высокого напряжения

Высоковольтная стальная трубчатая башня Anbang New Energy в Циндао представляет собой интегрированное основное вспомогательное оборудование для передачи электроэнергии. «проектирование-производство-монтаж-услуги». Специально разработан для высокого напряжения 10–1000 кВ, сверхвысокое напряжение (СВН) и линий электропередачи сверхвысокого напряжения, он охватывает несколько типов конструкций, включая решетчатый тип, одноколонные конического типа и комбинированного типа с узким основанием.

В качестве «10 лучших предприятий по производству опор для стальных труб 2022 года» компания опирается на 20 основных патентов, годовую производственную мощность 50 000 тонн и сертификаты на национальном/отраслевом уровне. такие стандарты, как GB/T 2694 и GB 50205.

Изделие изготовлено из высокопрочной стали класса Q355B/Q420/Q460. горячее цинкование, защита от коррозии, запатентованная технология сварки и усиленная конструкция.

Он может работать стабильно в сложных сценариях, таких как районы, подверженные тайфунам, регионы с сильным обледенением и городские коридоры с ограниченным доступом, обеспечивая безопасный и надежные решения по передаче электроэнергии для энергетики, связи, промышленности и других областей, а также имеет успешно обслужил сотни клиентов по всему миру. Оба получили высокую оценку клиентов.

Основные преимущества

Запатентованное расширение возможностей для стабильной структуры

Исключительное право собственности на основные патенты, включая «Усиленная структура власти Стальные компоненты башни» и «Специальное сварочное приспособление для углового стального основания башни». Благодаря треугольной стабильной поддержке Конструкция и технология армирования без отверстий повышают несущую способность без ущерба для прочности кузова.

сварочное приспособление адаптируется к позиционированию стальных пластин различной спецификации; сварные швы подвергаются неразрушающему воздействию испытания, обеспечивающие высокую жесткость соединения и минимальный эксцентриситет. Его вибрация от ветра и противообледенительные возможности значительно превосходит традиционные продукты.

Высокая прочность и устойчивость к коррозии для увеличения срока службы

Основные материалы низколегированные. высокопрочная сталь. Толщина горячеоцинкованного покрытия составляет не менее 85 мкм, а закрытая конструкция стальной трубы эффективно предотвращает накопление воды и пыли, что обеспечивает антикоррозионный срок службы более 30 лет.

Строго контролируемый стержень изгиб степень (≤2‰ длины) и овальность (≤2D/1000) обеспечивают адаптируемость к суровым условиям, например, к солевым туманам в прибрежные районы, сильный ветер и песок на северо-западе Китая, при этом ежедневная нагрузка по техническому обслуживанию составляет лишь 1/3 от нагрузки в традиционный железные башни.

Адаптивность к сценариям с оптимальной площадью помещения

Доступны несколько вариантов конструкции (узкобазовая комбинированный тип, одноколонный конического типа). Для однотрубной башни требуется только круглый фундамент, что еще больше уменьшает площадь помещения. более 60% по сравнению с угловыми стальными башнями, идеально подходящими для преобразования городских электросетей, промышленных парков и другие сценарии с ограничением коридора.

Обтекаемое сечение стальной трубы имеет низкий коэффициент ветроустойчивости, снижение ветровой нагрузки на 30% на тайфуноопасных территориях и длиннопролетных участках (переходы река/каньон). Для сценариев сверхвысокого напряжения: тот высота башни может достигать 130 м, а вес башни 260 тонн, что соответствует требованиям двухконтурной мощности. передача.

Полная цепочка услуг для эффективной доставки

Предоставляет услуги «под ключ» «Дизайн-завода по индивидуальному заказу». Предварительная сборка на месте». Производственная база площадью 50 000 кв.м гарантирует быстрое массовое производство.

Принятие усовершенствованного строительных схем, таких как подъем с использованием высокопрочного нейлонового троса, цикл установки на 20% короче, чем промышленность средний. Предоставляется полная техническая поддержка, включая проектирование фундамента и адаптацию компонентов.

Сценарии применения

Поле передачи энергии: линии электропередачи сверхвысокого/сверхвысокого напряжения 110кВ-1000кВ и конструкции подстанций, особенно подходит для межрегиональных проектов по передаче энергии во Внутренней Монголии, Гуанси и других регионах.

Городские и промышленные сценарии: Модернизация городских электросетей, распределение электроэнергии в промышленных парках, и мощность 10кВ проекты передачи для зарядных и сменных станций. Конструкция с узкой базой снижает затраты на приобретение земли и адаптируется к плотной застройке и сложной среде.

Сложный климат и местность: Прибрежные районы, подверженные тайфунам, регионы с сильным обледенением на юго-западе. Китай, сильный ветер скоростные зоны на северо-западе Гоби, а также участки электропередачи с большими пролетами, такие как переходы через реки/каньоны.

Межотраслевая адаптация: Поддержка базовых станций связи, радио- и телевизионных вышек, а также особая сила средства передачи для военных. Настраиваемые башенные конструкции различных спецификаций доступны для удовлетворить конкретные потребности.

Технические характеристики Параметры

Часто задаваемые вопросы (FAQ)

1. Выше ли стоимость высоковольтных стальных трубчатых опор по сравнению с традиционными угловыми стальными опорами?

Первоначальная стоимость изготовления немного выше, но общая стоимость более выгодна! Сталь трубчатая башня легче (снижение веса на 30% при той же нагрузке), что снижает затраты на строительство фундамента за счет 20%-40%.

Благодаря антикоррозионному сроку службы до 30 лет стоимость последующего технического обслуживания составляет всего 1/3 от стоимости традиционные угловые стальные башни. Более того, его компактная площадь значительно снижает затраты на приобретение земли в городских районах, что приводит к гораздо более высокой экономической эффективности при долгосрочном использовании.

2. Как обеспечить устойчивость и безопасность башни в проектах сверхвысокого напряжения с большими пролетами?

Длиннопролетные башни сверхвысокого напряжения имеют армированные конструкции решетчатого типа, основные материалы которых изготовлены из высокопрочной стали Q460. Распределение силы оптимизируется с помощью трехмерного анализа методом конечных элементов, а соединения фиксируются дважды путем пересечения. линейная сварка и фланцевое соединение, с эксцентриситетом ≤3мм. Перед доставкой модель тестируется в аэродинамической трубе в масштабе 1:10 и проводятся испытания на предельную нагрузку.

После установки на месте ультразвуковая дефектоскопия и общая вертикальность. проверки проводятся для обеспечения соответствия требованиям к нагрузке передачи электроэнергии сверхвысокого напряжения 1000 кВ. Продукт имеет стабильно работает в нескольких проектах сверхвысокого напряжения через реку.

3. Как выполнять ежедневное техническое обслуживание и каков его цикл?

Обслуживание просто и удобно! Рекомендуется проводить регулярные проверки один раз в год: проверять затяжка болтов, чувствительность направляющих для защиты от падения (если они имеются) и отсутствие препятствий вокруг башни.

Подкраску антикоррозионного покрытия следует проводить каждые 5-8 лет в зависимости от условий окружающей среды. закрытая конструкция стальных труб предотвращает внутреннюю коррозию, устраняя необходимость в частых капитальных ремонтах и существенно сократить объем работ по техническому обслуживанию.

4. Поддерживается ли индивидуальный дизайн и каков цикл доставки?

Доступна полная настройка сценария! Конструкция башни может быть изготовлена по индивидуальному заказу в зависимости от уровня напряжения, нагрузки требования, местность и климат, ограничения по занимаемой площади и другие параметры.

Цикл поставки для стандартного продукция 15-30 дней; для больших башен сверхвысокого напряжения или изделий, изготовленных по индивидуальному заказу, цикл может быть согласован в зависимости от проекта. масштаб. Годовая производственная мощность компании в 50 000 тонн обеспечивает быстрое массовое производство и доставку.
