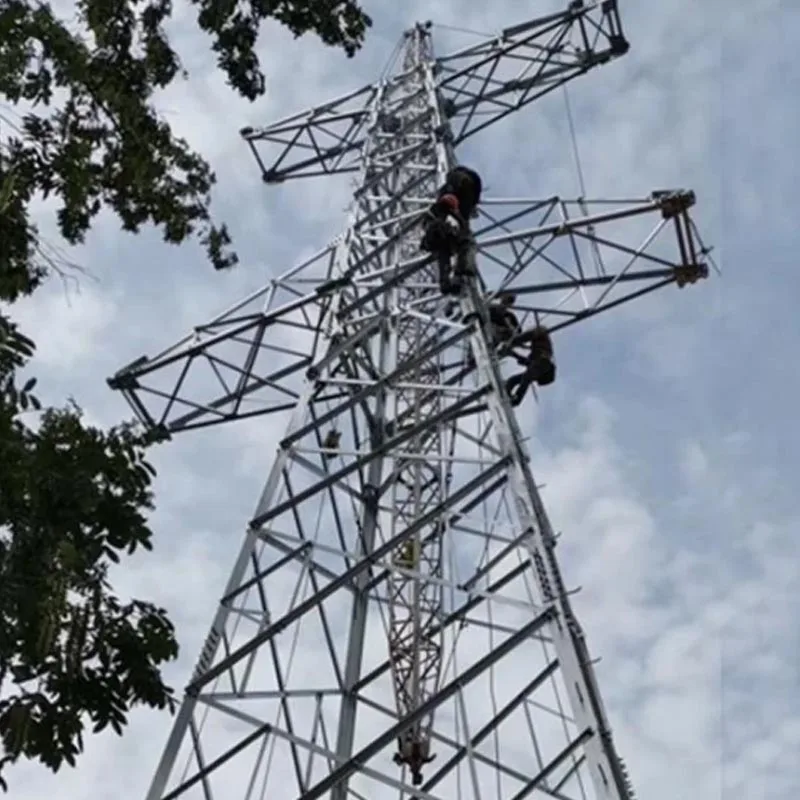

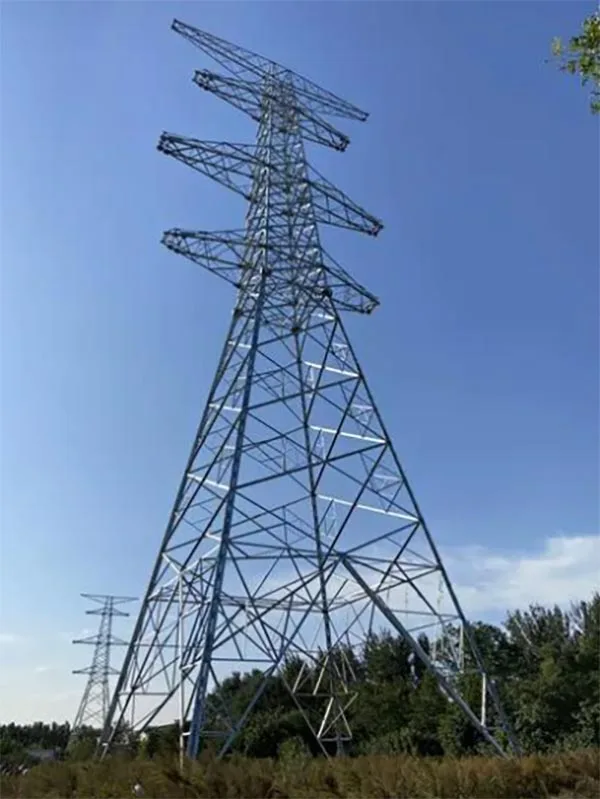

Транспозиционная башня из оцинкованной угловой стали

Транспозиционная башня из оцинкованной угловой стали Qingdao Anbang New Energy выбирает высокопрочный национальный стандарт оцинкованный уголок из стали в качестве основного несущего компонента. Общая структура была оптимизирована за счет профессиональный механические расчеты и проектирование, в основном для передачи переменного тока высокого и сверхвысокого напряжения от 110 до 500 кВ. линия сценарии, специально используемые для достижения упорядоченного фазового сдвига трехфазных проводников.

Он эффективно решает проблемы, вызванные асимметричным расположением проводников при передаче на большие расстояния, например несбалансированный емкостной ток, чрезмерные потери в линии, колебания напряжения и аномалии релейной защиты, что улучшает энергосистему. эффективность передачи данных от источника и обеспечение долгосрочной безопасной, стабильной и надежной работы система передачи.

В продукте используется зрелый процесс горячего цинкования, защищающий от коррозии, с равномерным и плотным слоем цинка. который прочно прилипает, значительно повышая устойчивость к коррозии и старению, а также адаптируясь к суровым и сложным окружающая среда такие как прибрежный туман с высоким содержанием соли, районы промышленного загрязнения и холодный снежный климат.

Использование Циндао Anbang New Современная производственная база Energy, стандартизированное производство с заводской точностью и строгим качеством. процессы контроля, применяемые от резки сырья, штамповки и сварки до цинкования и пробной сборки, эффективно обеспечивая точность и согласованность компонентов.

Эта фазосдвигающая башня из оцинкованной угловой стали может полностью адаптироваться к различным уровням напряжения, условиям местности, и требованиям к проектированию линии, и, предлагая превосходную структурную прочность и устойчивость к ветру и землетрясению, он также учитывает удобство сборки на месте и простоту обслуживания в будущем, что делает его безопасным, эффективным и экономичным. предпочтительное решение для различных реконструкций линий электропередачи и проектов нового строительства.

Основные преимущества

Коррозионная стойкость, длительный срок службы

Использует горячее цинкование со слоем цинка. толщина ≥85 мкм, образующая плотный защитный слой, обеспечивающий как физический барьер, так и электрохимический защита.

Срок службы без обслуживания на открытом воздухе превышает 30 лет, подходит для суровых условий, таких как прибрежные и промышленные районы.

Стабильная структура

Изготовлен из высокопрочной оцинкованной угловой стали Q235/Q345, как основной материал, с решетчатой конструкцией.

Ветроустойчивость ≥30 м/с, сопротивление ледяного покрова ≥8 мм, сейсмическая интенсивность 8, отвечающий требованиям к нагрузкам на сложной местности и в экстремальных климатических условиях.

Удобное обслуживание

Применение транспозиционных башен из оцинкованной угловой стали модульная конструкция разделения фаз, обеспечивающая точное переключение трехфазного провода без перемычек.

Конструкция проста, что значительно повышает эффективность строительства и обслуживания.

Заводское производство и контроль качества

Циндао Anbang New Energy владеет своим заводом, полностью стандартизированное производство. От проверки сырья до готового цинкования и сборки, процесс строго соответствует национальным стандартам, обеспечивая стабильную работу каждой башни с переключателем фаз из оцинкованной угловой стали.

Гибкая настройка

Тип башни, высота и метод переключения фаз могут быть изменены. настраивается в соответствии с уровнем линейного напряжения, расстоянием между пролетами и условиями местности, подходит для различной мощности проекты по переключению фаз линий электропередачи.

Принцип работы продукта

Фазодвигательная башня из оцинкованной угловой стали представляет собой специализированную башню, используемую в линиях электропередачи для достижения фаза перестановка трехфазных проводов.

В линиях электропередачи переменного тока на большие расстояния трехфазные проводники могут стать причиной несбалансированные емкостные токи из-за несимметричного расположения, приводящие к увеличению потерь в сети, ложному срабатыванию реле защита и другие вопросы.

На башне предусмотрены точки подвеса проводников. в разная высота и расположение на корпусе башни, что позволяет правильно менять местами проводники фаз A, B и C. как они проходят через башню.

Этим достигается периодическое смещение фаз, балансировка трехфазных емкостных токов, снижает потери в линии, повышает эффективность передачи и стабильность работы электросети.

Его ядро полагается на высокой прочности и стабильности оцинкованной угловой стали, чтобы обеспечить соответствие натяжения проводников и расстояния между ними. безопасность стандартов в процессе фазового сдвига.

Подробная информация о продукте

Обработка компонентов

Все угловые стальные компоненты транспозиционной башни из оцинкованной угловой стали точно вырезаны, проштампованы и согнуты с размерными допусками в соответствии с GB/T 9787 для обеспечения сборки. точность.

Защита от коррозии

После удаления ржавчины детали погружают в расплавленный цинк при температуре 450-460°С. формирование слоя сплава цинк-железо с равномерным покрытием без пропусков покрытия или выпуклостей цинка. Мертвые углы, такие как Отверстия под болты и сварные швы полностью защищены.

Структура башни

В башне используется решетчатая ферменная конструкция с разумным расположением основных элементов. элементы, диагонали и поперечины, четко определенные пути напряжения и точное размещение фазосдвигающей подвески. точки для обеспечения безопасного расстояния между проводниками во время фазового сдвига.

Конфигурация аксессуаров

Оснащен горячеоцинкованными болтами, шайбами, гвоздями для ног, лестницами и другие аксессуары с коррозионной стойкостью, соответствующей башне, предотвращающие электрохимическую коррозию.

Заводская инспекция

Каждая фазосдвигающая башня из оцинкованной угловой стали подвергается размерным испытаниям. осмотр, механический тестирование, измерение толщины цинкования и проверка пробной сборки, и может покинуть завод только после прохождение этих тестов.

Технические характеристики продукта
