Поставщик башен для заделки кабеля по индивидуальному заказу

Циндао Анбанг Новая Энергияобладает глубоким опытом во всей цепочке производства стальных конструкций. Для проектов сетей от 35 кВ до 220 кВ, новых проектов энергетической интеграции, а также реконструкции городских и сельских сетей мы адаптируем и разрабатываем полную серию интегрированных опорных кабельных наконечников из угловой стали и стальных труб. Выберите нас в качестве производителя и получите ценовое предложение для вашего нового проекта!

Что такое вышка для заделки кабеля?

Оконечные башни являются ключевыми переходными сооружениями, соединяющими воздушные линии электропередачи высокого напряжения с подземными кабельными системами.

Выступая в качестве объектов основной стальной конструкции в конце энергосистемы, они выполняют множество функций, включая одностороннее натяжение проводников, монтаж кабельных наконечников, развертывание ограничителя перенапряжения, переход изоляции линии и изоляцию электробезопасности.

Они являются критически важным оборудованием для доступа к подстанциям, преобразования городских воздушных сетей в подземные линии и интеграции новых электростанций в сеть.

Эти башни имеют усиленную конструкцию, интегрированную схему электробезопасности и устойчивые к прибрежным погодным условиям антикоррозийные системы. Они решают традиционные проблемы терминальных башен, такие как большая занятость земель, недостаточная стрессоустойчивость, ограниченное пространство для эксплуатации и обслуживания, а также плохая адаптация к окружающей среде.

Наши решения обеспечивают комплексную модернизацию механической несущей способности, электрической изоляции, адаптируемости к месту и долговечности, предлагая высоконадежные интегрированные решения для конечных звеньев энергосистемы.

Категории продуктов

1. Стальная монопольная вышка для заделки кабеля

Разработан с одноколонной конструкцией из стальных труб, в качестве основного материала используются высокопрочные стальные трубы Q355B. Общий дизайн прост и занимает минимальное пространство, подходит для компактных городских территорий и сценариев с высокими требованиями к ландшафту.

Высота башни может быть изменена по мере необходимости (8–25 м), подходит для уровней напряжения 35–110 кВ, обеспечивая преимущества высокой устойчивости к ветровым нагрузкам, удобной установки, а также эффективной эксплуатации и обслуживания.

Он оснащен встроенной платформой для монтажа клемм и системой грозозащитного заземления с защитой от коррозии с использованием технологии горячего цинкования и закрытого покрытия.

Его можно широко применять в городских зеленых зонах, внутри ограждений подстанций, промышленных парках и других узких объектах, сочетая практичность с эстетикой и значительно снижая сложность выбора места.

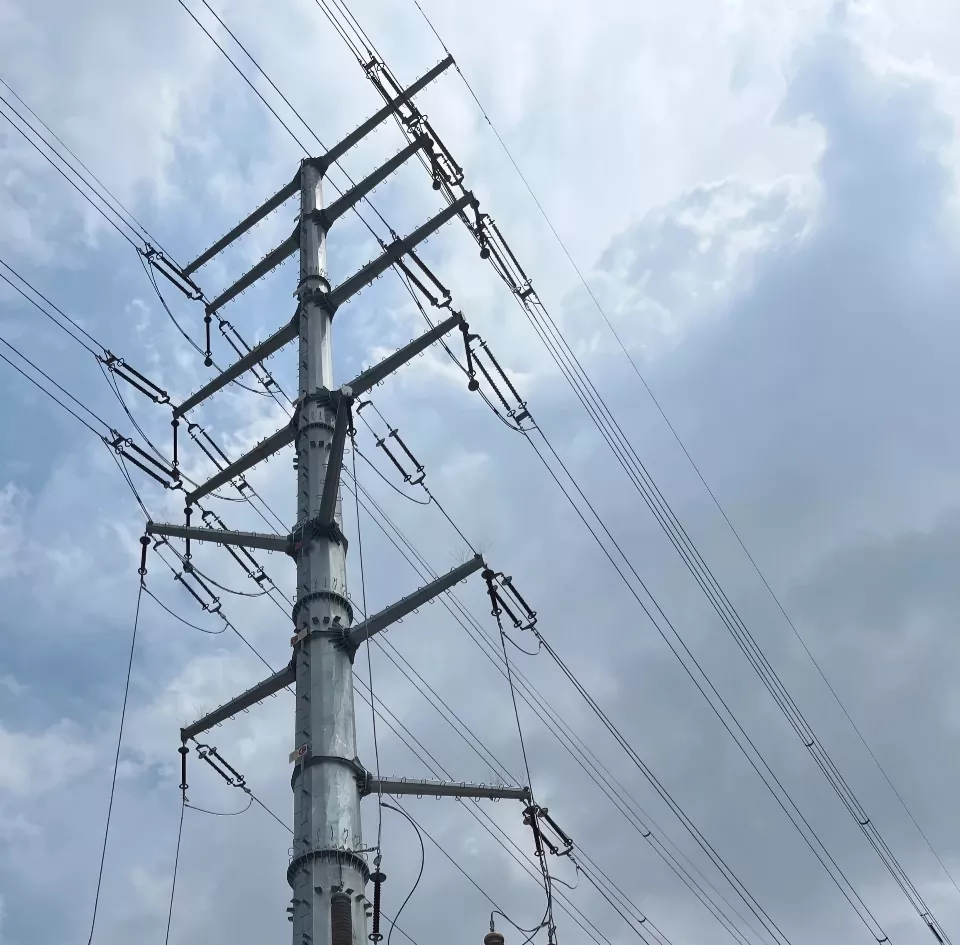

2. Подъемный столб для многоцепного кабеля

Специально разработан для многоцепных кабельных стояков, поддерживает 2-4 цепи одновременно, подходит для уровней высокого напряжения 110–220 кВ. В нем используется модульная конструкция опоры, сочетающая в себе функции монтажа кабельных наконечников, перехода проводов и функции электробезопасной изоляции.

Столб оптимизирован для распределения нагрузки и может выдерживать несбалансированное напряжение нескольких цепей, имеет несколько зарезервированных точек крепления клемм и платформ для обслуживания.

Подъемный столб для многоцепного кабеляподходит для интеграции многоконтурных сетей на новых электростанциях и расширения городских распределительных сетей, устраняя необходимость строительства нескольких одноконтурных объектов, эффективно оптимизируя землепользование и затраты на строительство, обеспечивая централизованное управление и эффективное обслуживание многоконтурных линий.

3. Башня кабельной заделки портального типа.

Имеет двухколонную портальную конструкцию с настраиваемым пролетом (10–30 м), подходящую для уровней напряжения 110–220 кВ, обеспечивающую высокую несущую способность и достаточное расстояние электробезопасности. В основном используется для монтажа кабельных наконечников большой мощности и переходных узлов между магистральными воздушными линиями и подземными кабелями.

Портальная перекладина имеет несколько зарезервированных точек крепления, способных одновременно поддерживать несколько комплектов кабельных наконечников и разрядников, что подходит для розеток подстанций и межрегиональных линейных клеммных соединений для крупномасштабных проектов.

Он отличается исключительной структурной стабильностью, может выдерживать экстремальные погодные нагрузки, соответствует стандартам приемки крупных электросетевых проектов Государственной и Южной электросетей и подходит для задач передачи электроэнергии с высокими нагрузками и высокой надежностью.

4. Переходная опора электропередачи 132 кВ.

Разработан специально для уровней напряжения 132 кВ, с упором на переход между воздушными линиями и подземными кабелями, объединяя двойные функции оконечной башни и опоры передачи. Он обеспечивает монтаж кабельных наконечников, переход изоляции, а также может закреплять натянутые проводники и перенаправлять линию.

В башне используется угловая стальная решетка или комбинированная конструкция из стальных труб с достаточной избыточностью напряжений, соответствующая стандартам энергетической отрасли DL/T. Антикоррозионная система специально оптимизирована для различных региональных сценариев и может широко применяться для интеграции новых энергосетей 132 кВ, реконструкции городских и сельских сетей, а также переходов выделенных линий в промышленных парках, обеспечивая плавный переход и безопасную передачу, балансируя универсальность и специализированную адаптацию.

Основные сильные стороны

1. Специальная структура

В отличие от конструкции обычных опор электропередачи с двусторонней сбалансированной силой, опоры кабельных терминалов Anbang усилены исключительно для однонаправленного сверхбольшого несбалансированного натяжения.

Основные материалы, ножки башни и фланцевые узлы корпуса башни зашифрованы, утолщены и оптимизированы, а характеристики защиты от опрокидывания и скручивания намного превосходят общие стандарты устойчивости к растяжению.

Базовая несущая способность зарезервирована для резервирования и адаптируется к спецификациям энергетической отрасли DL/T, что позволяет противостоять экстремальным ветрам, обледенению и сейсмическим нагрузкам, избегать скрытых опасностей отключения концевых линий и смещения опоры от основной причины конструкции, а также обеспечивать долгосрочную стабильную работу конечного звена энергосистемы.

2. Интегрированная конструкция платформы.

Наша башня для заделки кабелей оснащена встроенной стандартизированной платформой для установки концевых заделок кабелей, ограничителей перенапряжения и вводных переходных кронштейнов. Эта конструкция объединяет традиционные автономные концевые конструкции, монтажные кронштейны и системы заземления в единую унифицированную конструкцию башни.

Эта конструкция устраняет необходимость строительства дополнительных вспомогательных сооружений гражданского строительства, тем самым уменьшая требуемую площадь земли, а также минимизируя строительные процедуры и расход материалов.

Кроме того, эта интегрированная конструкция платформы включает в себя выделенные пути доступа для эксплуатации и технического обслуживания, а также средства защиты. Это облегчает установку оборудования, регулярные проверки и аварийный ремонт, что в конечном итоге снижает как общие капитальные затраты по проекту, так и долгосрочные расходы на эксплуатацию и техническое обслуживание.

3. Устойчивость к погодным условиям и антикоррозионная система.

Основная конструкция башни изготовлена ​​из высокопрочной низколегированной стали Q355B с использованием процесса двухслойной защиты, сочетающего горячее цинкование с герметичным антикоррозионным покрытием.

Толщина покрытия и антикоррозионный состав были специально оптимизированы компанией Anbang для того, чтобы выдерживать суровые условия окружающей среды прибрежных регионов, характеризующиеся высоким содержанием соленых брызг, высокой влажностью и сильными морскими ветрами, что обеспечивает надежную стойкость к солевой коррозии, окислению и кислотно-щелочному старению.

Все конструкционные болты и фланцы подвергаются одинаковой антикоррозионной герметизации, что обеспечивает расчетный срок службы более 30 лет.

Партнерство с Anbang помогает свести к минимуму частоту будущего повторного покрытия и замены компонентов для вашего проекта, обеспечивая при этом полную адаптируемость к широкому спектру высококоррозионных сред, включая внутренние горные районы, прибрежные приливные отмели и промышленные парки.

4. Узкая и легкая настройка.

Решая проблемы узких коридоров, ограниченных земельных ресурсов и плотной окружающей архитектуры в городских энергосистемах, мы представили серию компактных оконечных башен с узким основанием.

Эта серия продуктов отличается оптимизированными размерами основания башни и ветроустойчивой структурной конструкцией, что обеспечивает меньшую занимаемую площадь и уменьшенное поперечное сечение с наветренной стороны.

Полностью отвечая всем требованиям к структурным нагрузкам и стандартам электробезопасности, эта серия оконечных башен обеспечивает гибкую адаптацию к различным городским условиям, включая зеленые зоны, стены по периметру подстанций и периферийные зоны новых энергетических объектов. Они обеспечивают практическое решение трудностей, часто возникающих при размещении оконечных башен в ходе проектов модернизации городских электросетей.

5. Гибкая настройка на всех уровнях напряжения.

Наш портфель продуктов охватывает все основные классы высокого напряжения, включая 35 кВ, 110 кВ и 220 кВ, и поддерживает настройку различных структурных конструкций, таких как угловые стальные решетчатые опоры, одноколонные трубчатые стальные опоры и многоцепные композитные опоры.

Высота башни, конфигурация траверсы, параметры крепления изолятора, системы заземления и настройки молниезащиты могут быть адаптированы к конкретным требованиям.

Способные удовлетворить потребности разнообразных инженерных проектов — от интеграции теплоэнергетических сетей и передачи возобновляемой энергии (ветряной и солнечной) до расширения городских и сельских распределительных сетей и межрегиональных линейных оконечных соединений — мы предоставляем комплексные, универсальные индивидуальные решения по доставке.
