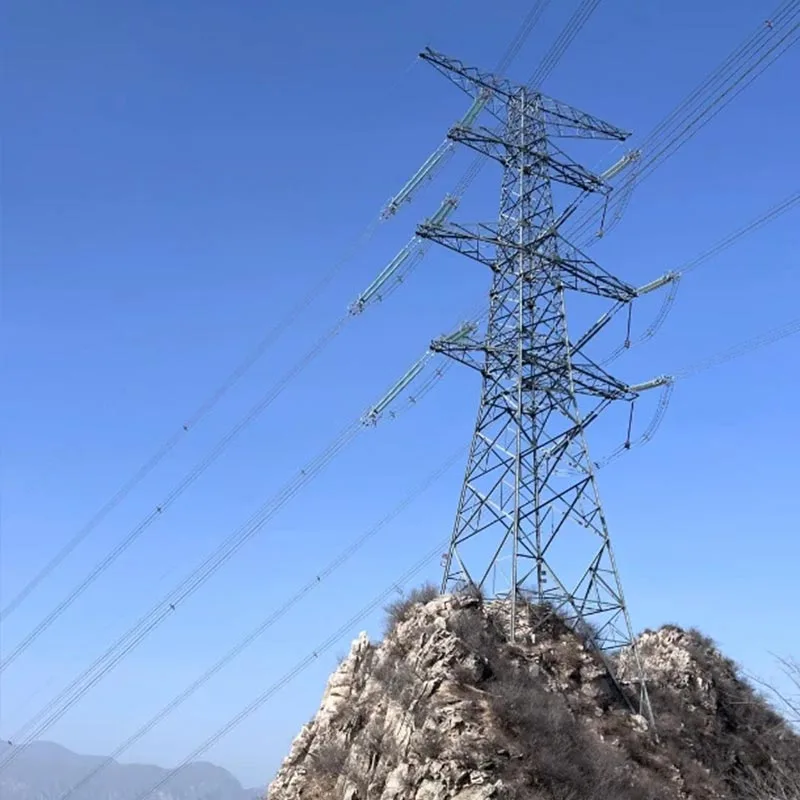

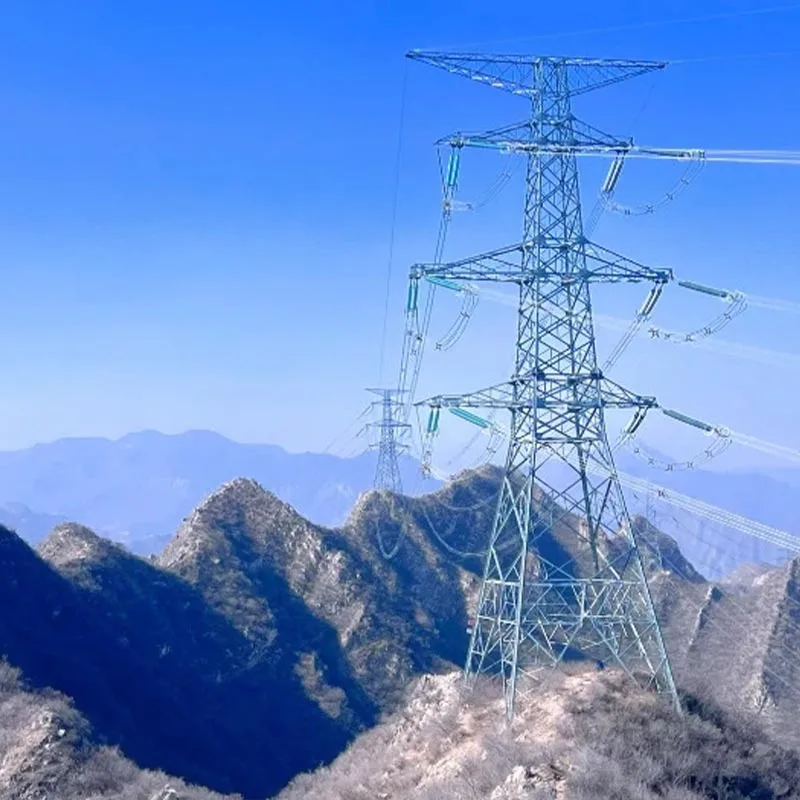

Решетчатая башня из оцинкованной стальной трубы

Qingdao Anbang New Energy является надежным производителем, наши решетчатые башни из оцинкованных стальных труб изготовлены из высококачественных высокопрочных стальных труб. прецизионная сварка и горячее цинкование, образующие легкие и высокопрочные опорные конструкции.

Объединение решетчатая конструкция с гальванической коррозионной стойкостью, они широко используются в энергетике, новой энергетике и связи. поля.

Поскольку продукция поставляется напрямую с местного китайского завода, решетчатые башни из оцинкованной стали имеют конструктивную особенность. стабильность, устойчивость к ветру и землетрясениям, коррозионная стойкость и экономия места.

Они могут быть разработаны по индивидуальному заказу в соответствии с различными сценариями, отвечающими требованиям к передаче высокого напряжения 110–1000 кВ и различным приложения для наружной поддержки, полностью соответствующие национальным отраслевым стандартам и обеспечивающие как качество, так и экономическая эффективность.

Почему стоит выбрать башни с решетчатыми трубами из оцинкованной стали Anbang?

Контролируемое качество во всем

Наша собственная большая стандартизированная производственная база. в Циндао, Китай, независимо исследует, производит и проверяет весь процесс изготовления решетчатых башен из оцинкованных стальных труб.

От закупки сырья, резки стальных труб, сварки до горячего цинкования. обработка, все выполняются в соответствии с системой качества ISO9001, отказываясь от аутсорсинга.

Каждая оцинкованная стальная труба Решетчатая башня проходит многочисленные строгие проверки качества, чтобы гарантировать точные размеры и стандартные характеристики.

Создание прочного фундамента безопасности

Главный Материалы: низколегированные высокопрочные стальные трубы Q345B/Q355B. При сварке применяется сварка под флюсом в среде защитного газа. сварка и другие изысканные методы с цельными и прочными сварными швами.

Процесс горячего цинкования строго соблюдается. Стандарты GB/T 13912, толщина слоя цинка ≥85 мкм, что делает решетчатую башню из оцинкованных стальных труб очень прочной. устойчивость к коррозии.

Устойчивость к коррозии на открытом воздухе превышает 30 лет, подходит для различных суровых условий.

Подходит для нужд нескольких сценариев

Решетка из оцинкованной стальной трубы Башня имеет пространственную ферменную решетчатую структуру. По сравнению с традиционными башнями он легче, имеет меньший ветер. сопротивление, выдерживает скорость ветра 30-45 м/с, имеет сейсмостойкость 8 градусов и занимает только 1/3 площади обычных башен.

Он сочетает в себе легкий вес с высокой стабильностью и гибко адаптируется к горные, прибрежные, городские и другие местности.

Индивидуальные услуги

При поддержке профессионального дизайна фабрики команда, решетчатые башни из оцинкованных стальных труб могут быть настроены в соответствии с уровнем напряжения, высотой, рельефом местности и нагрузкой. требования, охватывающие различные типы, такие как прямые, угловые, клеммные и длиннопролетные, точно соответствующие индивидуальные потребности каждого проекта.

Высокая экономическая эффективность и полная цепочка обслуживания

Прямая связь с фабрикой Модель поставки исключает промежуточные звенья, что значительно снижает затраты на закупку решетки из оцинкованных стальных труб. башни.

В то же время мы предоставляем комплексные услуги от проектирования, производства, транспортировки, установки до послепродажное обслуживание, сокращение проектных циклов, снижение затрат на эксплуатацию и техническое обслуживание клиентов, а также отслеживание профессиональные команды, решающие весь процесс закупок и строительства.

Наши услуги

Предпроектные услуги

Наша профессиональная команда дизайнеров полностью понимает требования проекта и объединяет параметры местности, погоды и напряжения для предоставления индивидуальных проектных решений для оцинкованных стальных труб. решетчатые башни, отчеты о механических расчетах и планы проектирования фундаментов.

Мы обеспечиваем точную совместимость между продукт и проект, оптимизировать структурную конструкцию в соответствии с соответствующими стандартами и гарантировать безопасность и экономическая эффективность.

Производственные услуги

Стандартизированное заводское производство с полным визуальным контролем, строго контроль качества сырья и производственных процессов.

Каждый процесс профессионально проверяется, чтобы гарантировать размеры точны, сварные соединения квалифицированы, а оцинковка слой соответствует стандартам.

Выдаются полные отчеты о проверке качества и сертификаты соответствия.

Логистические и транспортные услуги

Доставка по всей стране «точка-точка». По размеру и вес компонентов решетчатой башни из оцинкованной стальной трубы, сегментированная упаковка и профессиональная транспортировка. используются транспортные средства с полным набором защитных мер для предотвращения повреждений и обеспечения доставки продукции в целости и сохранности. строительные площадки, особенно подходящие для горных, отдаленных или труднодоступных для транспортировки районов.

Услуги руководства по установке

Опытные технические инженеры направляются для руководства на месте подъемно-монтажных и крепежных работ.

Детальная установка предоставляются руководства для стандартизации строительных процессов, решения различных проблем с монтажом и обеспечения безопасность и эффективность строительства.

Установка также может удовлетворить особые требования к подъему, такие как двойной краны.

Послепродажное обслуживание

Мы предоставляем 5-летнюю гарантию и пожизненное сервисное обслуживание.

Регулярно следить за рабочее состояние решетчатых башен из оцинкованных стальных труб, оперативно выявлять угрозы безопасности, быстро реагировать на потребности в ремонте и предоставлять услуги по техническому обслуживанию, такие как восстановление цинкования и затяжка болтов для продления срока службы продукта. срок службы и обеспечить долгосрочную стабильную работу проекта.

Рекомендации по выбору

(1) Рекомендации по выбору в зависимости от уровня напряжения

Сценарий сети передачи/распределения 110 кВ: Легкая прямая оцинкованная стальная труба. рекомендуется использовать решетчатые башни высотой предпочтительно от 21 до 42 м, используя треугольные/четырехугольные решетчатые конструкции. Основным материалом является Q345B с толщиной цинкового покрытия ≥85 мкм. Подходит для городского распределительные сети, промышленные парки и новые линии агрегирования энергии, эти башни предлагают преимущества Легкая конструкция, небольшая занимаемая площадь и удобная конструкция позволяют эффективно контролировать закупки и затраты на строительство.

Сценарий региональной магистральной сети 220 кВ: Стандартная прямая/натяжная оцинкованная стальная труба. Рекомендуется использовать решетчатые башни высотой от 30 до 63 метров. Конструкция узла решетки оптимизирована для повысить жесткость конструкции. Основной материал - Q355B, подходит для городских кольцевых сетей, речных/перекрестных дорог. проекты и горные линии электропередачи, балансируя несущую способность и экономичность. Для угла линии В соответствии с требованиями можно использовать решетчатые башни из оцинкованных стальных труб углового типа.

Сценарий сверхвысокого/сверхвысокого напряжения 500 кВ и выше: Натяжного типа для больших нагрузок, рекомендуется использовать двухцепные/многоцепные решетчатые башни из оцинкованных стальных труб высотой от 54 м до 100м. Основным материалом являются высокопрочные стальные трубы Q420 с толщиной цинкового покрытия, увеличенной до ≥90 мкм. оптимизирован расчет структурных напряжений. Подходит для передачи данных между провинциями/регионами, широкомасштабных проектов и новые каналы доставки энергетической базы, гарантирующие, что решетчатые башни из оцинкованных стальных труб смогут выдерживать высокую производительность, высоковольтные нагрузки и работать стабильно и надежно.

(2) Рекомендуемый выбор на основе функции сценария

Обычные прямые линии передачи: Для прямых линий с углом менее 5° Рекомендуется использовать стандартные решетчатые башни из прямых оцинкованных стальных труб. Эти башни имеют простую конструкцию, легкий вес и низкая стоимость, могут производиться серийно, значительно сокращают проектные циклы и подходят для плоских такие районы, как равнины и пологие холмы.

Сценарии направления линии/сегмента: Для углов от 5° до 90°, угловая решётка из оцинкованных стальных труб. рекомендуется использовать башни. Для сегментов линии и защитных секций ломаной линии: натяжная оцинкованная стальная труба. следует использовать решетчатые башни. Оба типа имеют усиленную решетчатую конструкцию для усиления бокового натяжения и устойчивость к деформации, обеспечивающая резервирование линии безопасности. На вводе на станцию/подстанцию оконечного типа Рекомендуется использовать решетчатые башни из оцинкованных стальных труб. Конструкция конструкции оптимизирована для односторонней нагрузки. характеристики для повышения стабильности.

Специальные сценарии с большим охватом: Для пересечения рек, автомагистралей, железных дорог, долин и других В таких сценариях рекомендуется использовать решетчатые башни из оцинкованных стальных труб с большим пролетом. Они изготовлены из сверхвысокопрочных сталь, с оптимизированной конусностью и плотностью решетки для снижения ветровой нагрузки и вызванной ветром вибрации, увеличения пролета возможности. Слой цинка также утолщен, чтобы адаптироваться к сложным условиям окружающей среды.

Сценарии поддержки новой энергетики: Для линий сбора ветровых и фотоэлектрических баз, легкий вес. Решетчатые башни из сегментированных оцинкованных стальных труб рекомендуются для облегчения транспортировки и монтажа в горных или пустынные территории. Для опорных башен ветряных турбин предусмотрена индивидуальная предварительно напряженная решетка из стальных железобетонных оцинкованных стальных труб. рекомендуется использовать башни для повышения несущей способности и устойчивости к вибрациям, вызванным ветром, в соответствии с требованиями требования к ветряным турбинам большой мегаватт.

Сценарии связи/безопасности: Для базовых станций связи, пограничного контроля, лесных пожаров. Для предотвращения и других сценариев рекомендуется использовать небольшие многофункциональные решетчатые башни из оцинкованных стальных труб с высота 15–30 м, зарезервированные интерфейсы для установки оборудования, встроенная молниезащита и мониторинг. функции. Компактная структура подходит для городских, удаленных и других сценариев.

(3) Рекомендуемый выбор в зависимости от местности и окружающей среды.

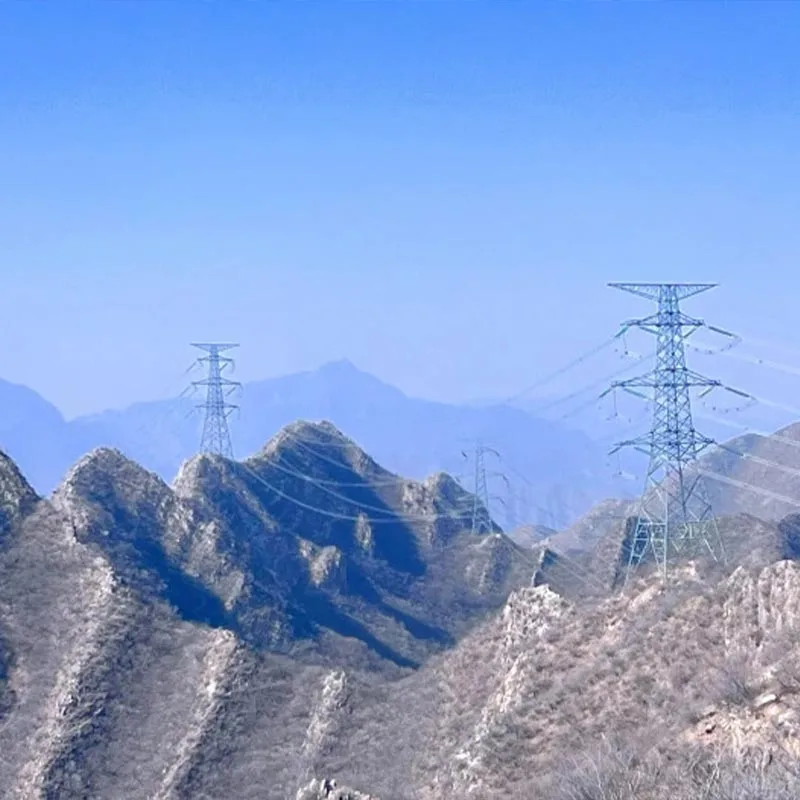

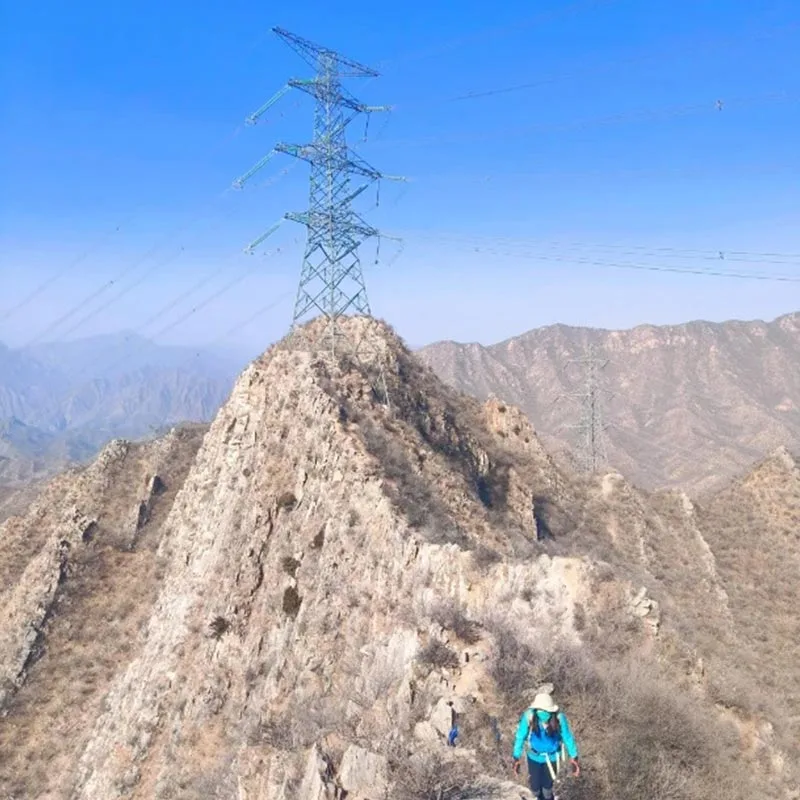

Горная/холмистая местность: Для крутых склонов, сложных при транспортировке и монтаже, сегментированный. Рекомендуется использовать решетчатые башни из оцинкованных стальных труб. Размер и вес компонентов оптимизированы, быстрое соединение фланцев Соединения используются для облегчения транспортировки и сборки на месте. Конструкция фундамента усилена для адаптации к крутым склонам. рельеф местности и сократить объем земляных работ.

Прибрежные/соленые районы: Для сред с высокой коррозией и высокой влажностью, решетка из оцинкованных стальных труб. рекомендуется использовать башни с утолщенными слоями цинка (≥100 мкм) с двойной защитой от антикоррозионного покрытия. структура решетки оптимизирована для снижения сопротивления ветру, улучшения солевой коррозии и устойчивости к тайфунам (конструкция скорость ветра ≥40 м/с) и продлевает срок службы изделия.

Районы с тяжелым льдом и сильным ветром: В районах с тяжелым льдом толщиной > 10 мм, усиленная оцинковка. Рекомендуется использовать решетчатые башни из стальных труб, увеличивая поперечное сечение основных материалов и плотность диагональные раскосы для повышения устойчивости к перегрузкам при обледенении. В районах с расчетной скоростью ветра >35 м/с, например, В регионах сильного ветра и тайфунов решетчатые конструкции и конусность оптимизированы для снижения ветровой нагрузки и усиления ветра. стабильность.

Городские/парковые сценарии: Для территорий с ограниченным пространством и высокими требованиями к ландшафту, с узким основанием. Рекомендуется использовать решетчатые башни из оцинкованных стальных труб. Поперечные сечения оптимизированы, площадь фундамента ≤2,5㎡, Внешний вид прост, а слой оцинковки однороден и эстетичен. Подходит для городского высоковольтные кольцевые сети и линии электропередачи индустриальных парков, отвечающие требованиям интенсивного землепользования и ландшафта требования.
