Угловая стальная сотовая башня

Qingdao Anbang New Energy полагается на глобальную цепочку поставок и команду технического обслуживания для предоставления полного цикла услуг. от раннего проектирования проекта и индивидуального производства до руководства по установке на месте и послепродажного обслуживания, а также техническое обслуживание.

Мы предоставили решения для сотовых башен из угловой стали для множества новых проектов в области энергетики и энергетики в Юго-Восточная Азия, Европа, Африка и другие регионы.

Мы можем быстро реагировать и доставлять высококачественную продукцию согласно требования к местному климату, стандартам и графикам строительства, поддержка глобальной чистой энергетики и инфраструктуры развитие.

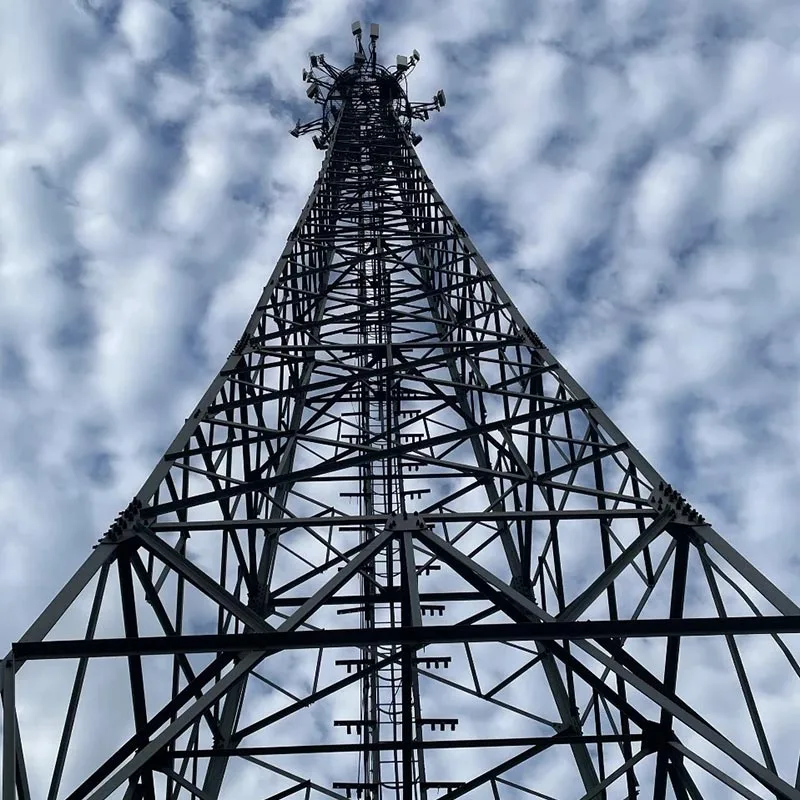

В основе нашего продукта лежит сотовая решетчатая структура, объединяющая высокая несущая способность традиционных угловых стальных башен с высокой устойчивостью сотовых конструкций.

Основным материалом является высокопрочная горячекатаная угловая сталь, соответствующая национальным стандартам и имеющая длительный срок службы. горячее погружение гальванизация антикоррозийный процесс. Он поддерживает полную настройку параметров высоты башни, нагрузки, сопротивления ветру. уровень и многое другое.

Продукт также сочетает в себе компактную конструкцию, небольшую занимаемую площадь, устойчивость к сильному ветру и сейсмостойкости. и низкие затраты на техническое обслуживание. Он соответствует международным и отечественным стандартам, таким как ISO 9001 и GB/T 2694, подходит для Конструкции средней и малой высоты (15–60 метров) в сфере возобновляемых источников энергии, энергетики, связи, безопасности и другое областях, предоставляя эффективные, безопасные и экономичные решения поддержки для глобальных проектов.

Основные преимущества

Поддержка технологий усиления патентов: Наши сотовые башни из стального уголка оснащены запатентованной арматурой. технология стальных компонентов, используемых в опорах электропередач (CN223937740U).

Башня построена с тщательно отобранная высокопрочная горячекатаная угловая сталь, такая как Q355B/Q345B, в сочетании с утолщенными узловыми пластинами (≥5 мм) и опорные пластины (≥16 мм). Каждая партия поставляется с сертификатом на материал и результатами испытаний на механические характеристики, включая спектроскопический анализ и испытания на растяжение.

Выдающиеся структурные характеристики: Угловая стальная сотовая башня соответствует пространственной треугольной механической конструкции. система и использует высокопрочную угловую сталь, обеспечивающую стабильный центр тяжести с устойчивостью к сильному ветру и льду.

Автор формирование треугольные опоры посредством хомутов, резьбовых стержней и резьбовых втулок, прочность и жесткость основных угол стали значительно увеличиваются без сверления, что предотвращает повреждение основного материала и улучшает общее качество несущая способность более чем на 30%.

Длительная защита от коррозии: В основном процессе защиты от коррозии используется горячее цинкование (пескоструйная обработка до ржавчины). степень удаления Sa2,5) с толщиной слоя цинка ≥86 мкм (в соответствии со стандартами GB/T 13912).

Это может быть повышен до композитное антикоррозионное решение в соответствии с требованиями заказчика, подходящее для суровых условий, таких как прибрежный высокий соляной туман и промышленные зоны.

Эффективное строительство: В способе соединения в качестве дополнения в основном используются болты с частичной сваркой. Сегмент башни сборка осуществляется на автоматизированной сборочной платформе.

Независимые полные сегменты заводской сборки. В башне используются круговые соединения пластин, исключающие традиционные соединения пластин. Сварные швы проверяются. неразрушающим способом (UT/MT) для обеспечения прочности соединения.

Гибкая настройка: Мы предоставляем услуги по полной настройке параметров (высота/нагрузка/интерфейс). Высота башни Диапазон от 15 до 60 метров, грузоподъемность 500–5000 кг, идеально подходит для фотоэлектрических усилителей. станции, измерения ветра для ветроэнергетики, базовые станции связи и другие разнообразные требования.

Широкие сценарии применения: Подходит для передачи энергии (сверхвысокое напряжение/высокое напряжение), базы связи. станции, ветроэнергетическое обеспечение, молниезащита, мониторинг и другие области, охватывающие высоты от 5 до 80 м. метры.

Компактная сотовая структура уменьшает занимаемую площадь на 10–15 % по сравнению с традиционными угловыми стальными башнями. что делает его более подходящим для ограниченного пространства в городских пригородах, сельскохозяйственных угодьях и горных районах.

Параметры спецификации

Сценарий применения

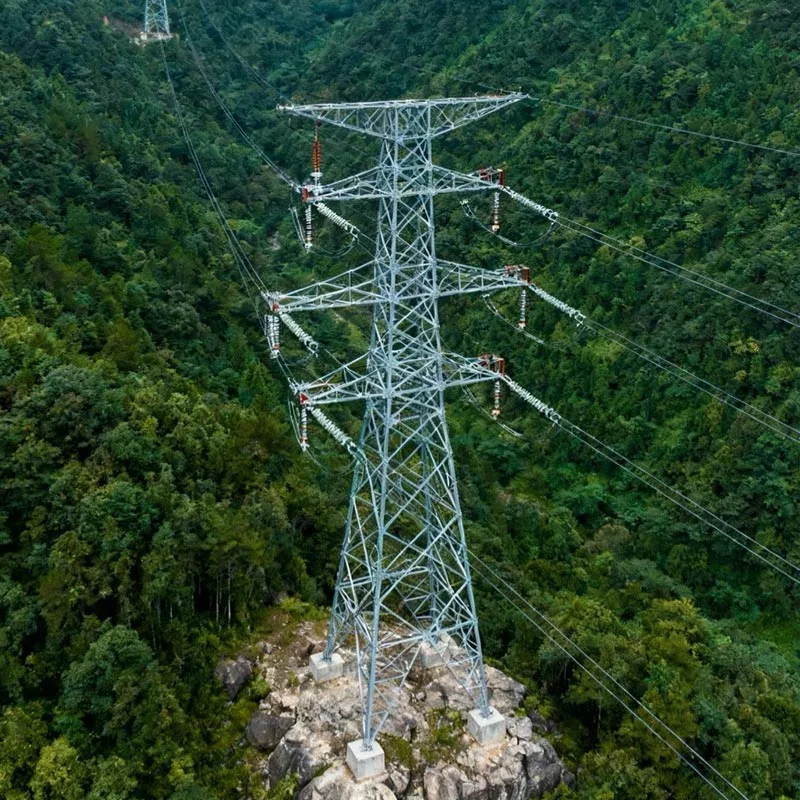

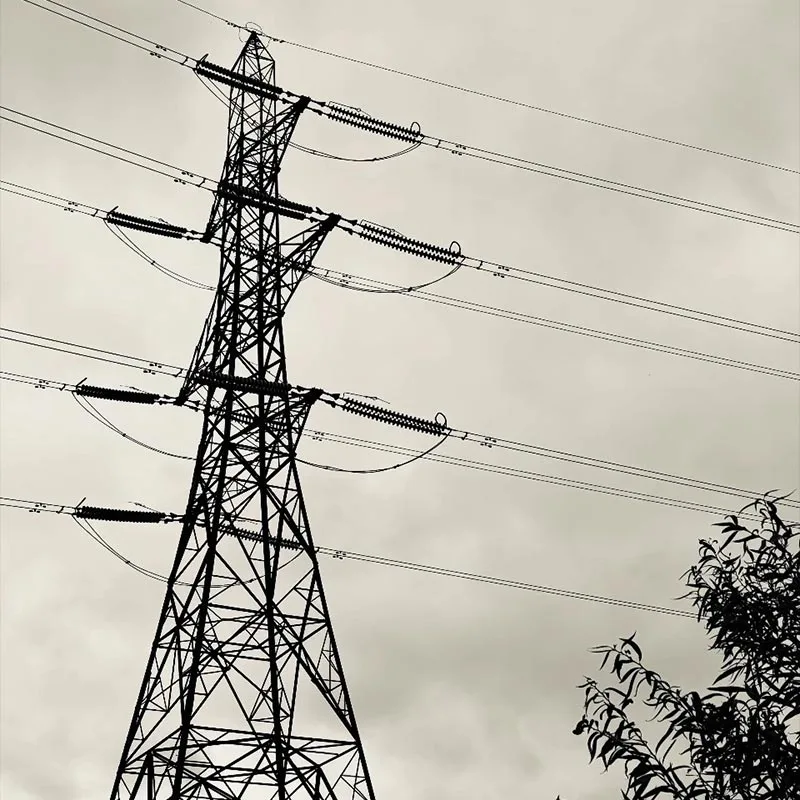

Передача электроэнергии: Линии электропередачи высокого/сверхвысокого напряжения, реконструкция сельских сетей, парк. опорные башни электроснабжения.

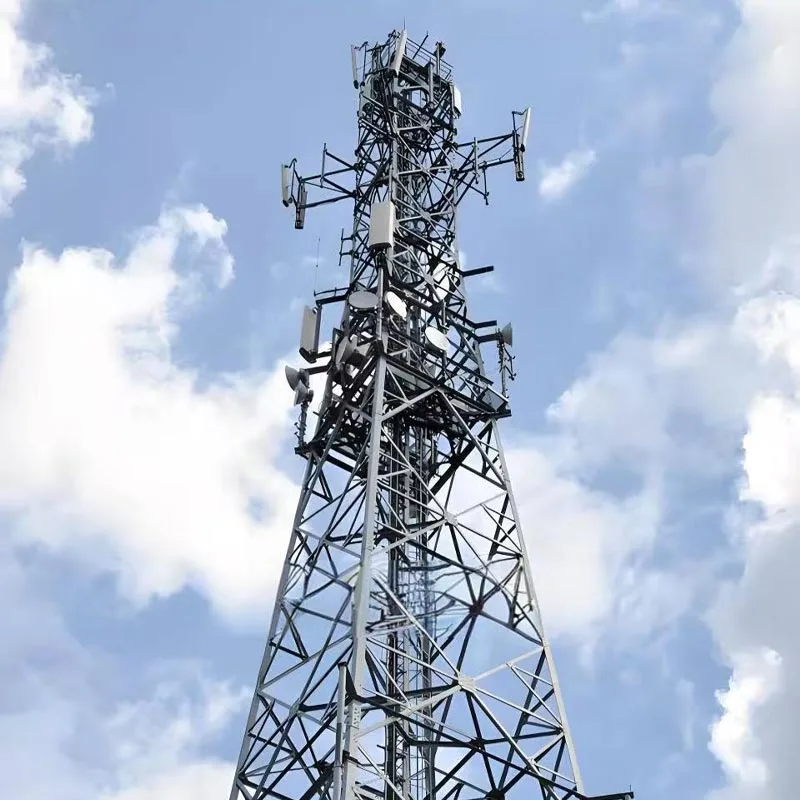

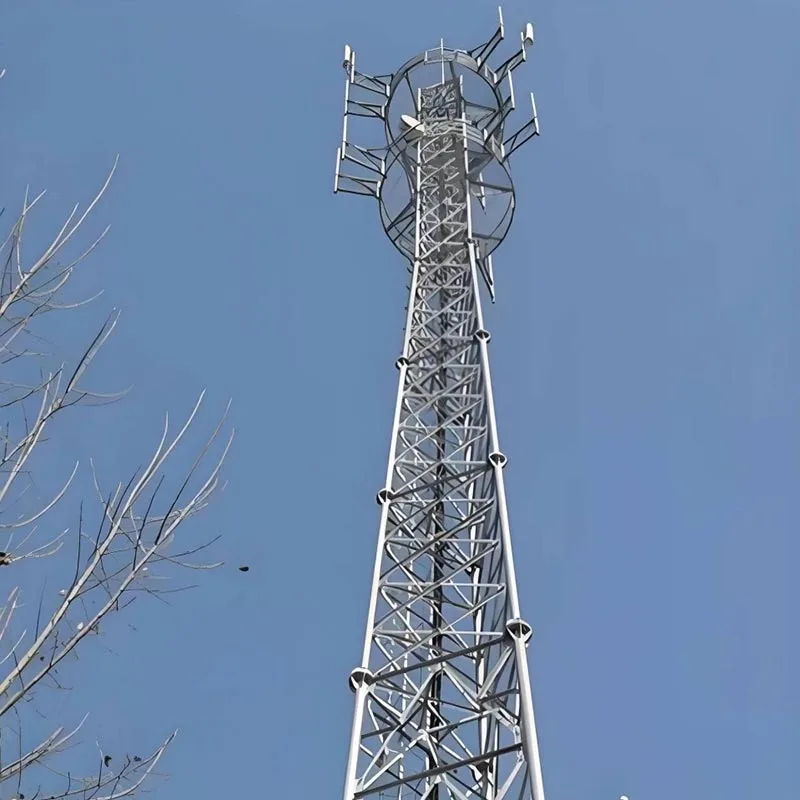

Базовые станции связи: макробазовые станции 5G/4G, крепления для микростанций, покрытие сигнала в городских и сельских районах. башни.

Поддержка ветроэнергетики: Башни измерения ветра, башни линий сбора, мониторинг полевых станций и освещение. защитные башни.

Фотоэлектрическое хранилище энергии: Вышки связи для фотоэлектрических электростанций, вышки наблюдения за безопасностью объектов.

Промышленный мониторинг: Вышки дистанционного наблюдения за шахтами, нефтяными месторождениями, реками, предотвращением лесных пожаров и т. д.

Муниципальное строительство: Городское освещение, мониторинг дорожного движения, мониторинг погоды, молниезащитные вышки.

Горный / Пригородный: Легкие вышки для территорий со сложным рельефом, упрощенная транспортировка и монтаж.

Часто задаваемые вопросы

1. В чем разница между угловой стальной сотовой башней и традиционной угловой стальной башней?

По сравнению с традиционными угловыми стальными опорами: сотовая решетчатая структура оптимизирует путь передачи усилия, увеличение несущей способности на 15–20% при том же количестве стали, что обеспечивает лучшую ветро- и сейсмостойкость устойчивость и более высокая эффективность модульной сборки.

2. Как защита от коррозии адаптирована к глобальным проектам?

Стандартное горячее цинкование (слой цинка ≥86 мкм), выдерживает 96-часовое испытание солевым туманом, не ржавеет;
Для прибрежных районов с высоким содержанием соли, промышленных и других условий — двойное антикоррозионное решение с горячим цинкованием. предусмотрено фторуглеродное покрытие, продлевающее срок службы до 35–40 лет;
Все крепежные детали оцинкованы горячим способом, а болтовые соединения имеют покрытие Dacromet для предотвращения локальной коррозии.

3. Каков цикл доставки индивидуальной продукции?

Стандартная продукция (15–30 метров): В наличии на складе, отгрузка в течение 7–15 дней;
Изделия по индивидуальному заказу (30–60 метров, включая особые требования к защите от коррозии/нагрузке): В зависимости от конструкции сложности, производство завершается за 20–45 дней с предоставлением руководства по установке и технической поддержки.

4. На какие ключевые моменты следует обратить внимание при установке и обслуживании?

Установка: Должна выполняться бригадой, имеющей квалификацию по монтажу высотных конструкций, с соблюдением строгих требований. по чертежам, с моментом затяжки болтов, соответствующим нормам (болты М24 ≥ 400 Н·м), для обеспечения вертикальности;
Техническое обслуживание: Проверяйте толщину оцинковки и затяжку болтов каждые 2 года; провести комплексную проверку после тайфунов или землетрясений; каждые 3 года в прибрежных зонах ремонтируйте антикоррозионный слой и проводите повторный замер сопротивление заземления каждые 1–2 года.

5. Каким международным/национальным стандартам соответствует продукт?

Внутренние стандарты: GB/T 2694 «Технические условия изготовления опор линий электропередачи», GB 50017 «Сталь». Стандарт проектирования конструкций», GB 50135 «Стандарт проектирования высотных конструкций»;
Международные стандарты: система управления качеством ISO 9001, ASTM, DIN, JIS и т. д., и мы можем обеспечить соответствующие документы соответствия требованиям страны проекта.
