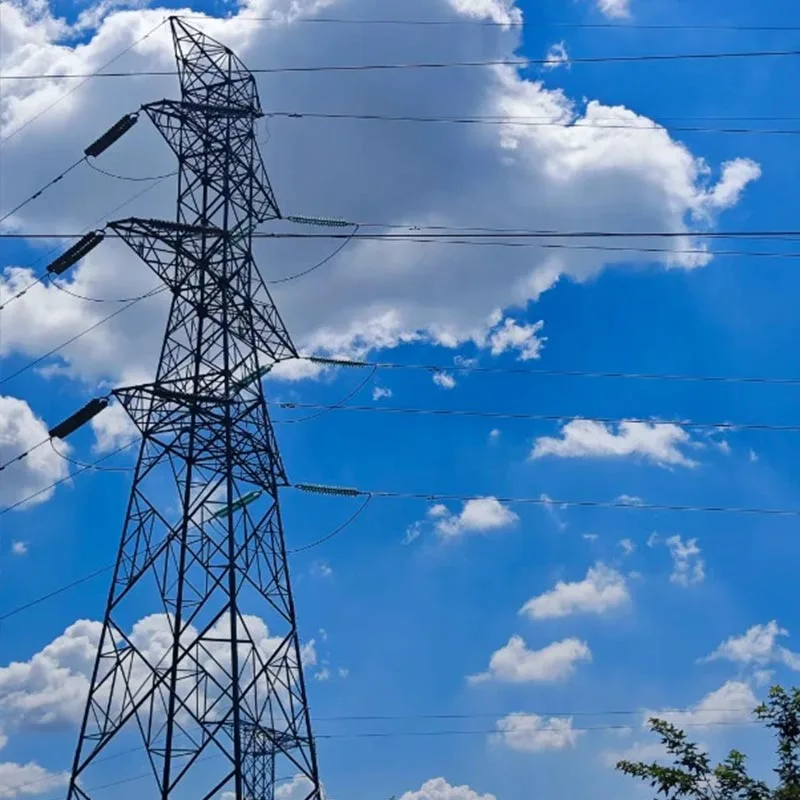

Угловая стальная башня линии электропередачи 330 кВ

Угловая стальная башня линии электропередачи Qingdao Anbang New Energy 330 кВ представляет собой основное оборудование высоковольтной передачи. независимо разработан и изготовлен компанией, исходя из потребностей строительства электростанций в Китае и с использованием Производственные преимущества собственной фабрики.

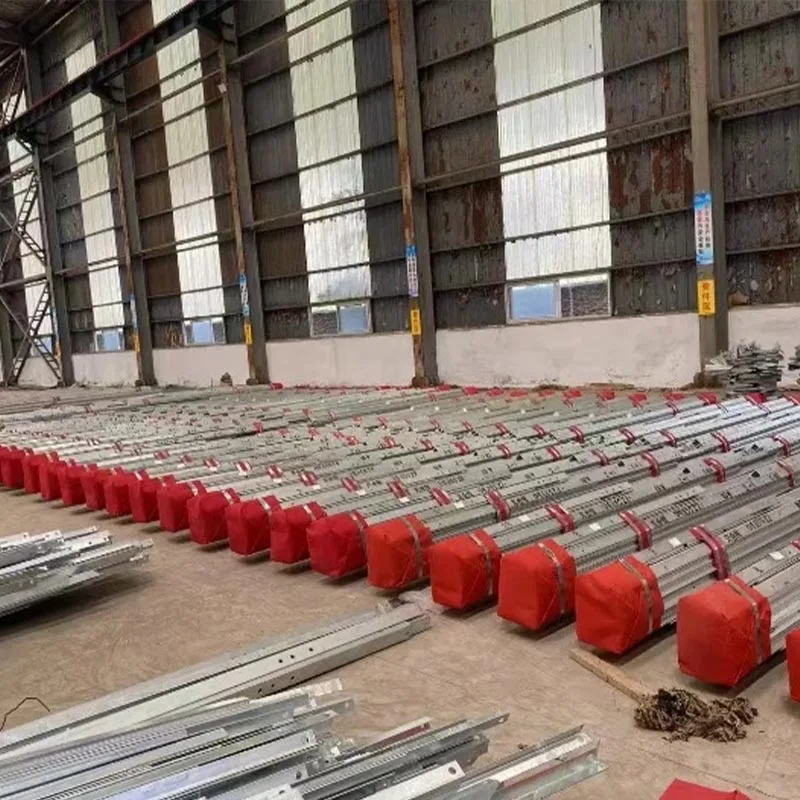

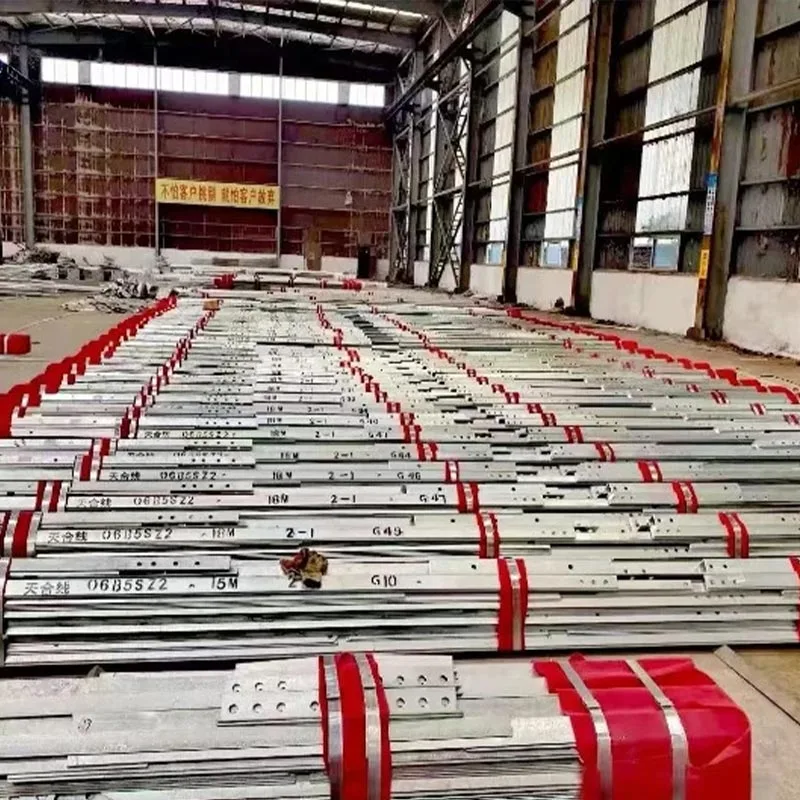

Эта башня изготовлена из высококачественного уголка. сталь Q235B, Q345B и Q420B, обработанная с помощью точной резки, сварки, горячего цинкования и других строгих процедур. процедуры.

Это решетчатая самонесущая башня, компоненты которой имеют одинарное или комбинированное стальное поперечное сечение. отличается компактной конструкцией, четким распределением усилий и прозрачной передачей нагрузки.

Являясь опорным объектом линии электропередачи 330 кВ, он имеет Преимущества, включая высокую прочность, высокую стабильность, устойчивость к ветру и землетрясению, коррозионную стойкость и долговечность. срок службы. Он подходит для различных сложных ландшафтов, таких как равнины, холмы, горы и прибрежные районы.

Он соответствует основные требования к монтажу проводов и подвеске изоляторов на линиях электропередачи высокого напряжения 330 кВ, строго соблюдая «Стандарты проектирования опор воздушных линий электропередачи» и обеспечивая безопасную, надежную, экономичное и эффективное комплексное решение для национальных и международные электрические сети и региональные проекты электропередачи, поддерживающие эффективные межрегиональные энергетические ресурсы передача.

Характеристики параметров

Рекомендации по выбору модели

Башня высотой 30–40 м (сухого типа) Применимые сценарии

Равнинные территории, пригородные линии электропередачи 330 кВ, отходящие линии подстанций, традиционные участки электропередачи с горизонтальным расположением пролет 200-250м.

Рекомендуемые причины: Компактная структура, небольшая занимаемая площадь, экономичная стоимость, выраженный стресс. распределение, удобный монтаж, отсутствие необходимости в крупной строительной технике, подходит для районов с умеренной Плотность населения и равнинная местность. Это предпочтительная модель для обычных участков электропередачи 330 кВ. линии, с разумным использованием стали и отличным соотношением цены и качества.

Башня высотой 40–50 м (чашечный тип) Применимые сценарии

Холмистые местности, линии электропередачи среднего пролета (пролет по горизонтали 250-300 м), участки с небольшими ограничениями по ширине коридора, с учетом учитывать требования по предотвращению помех сигнала.

Рекомендуемые причины: Проводники расположены трехфазно горизонтально, с достаточной нагрузкой, высокая жесткость, эффективно обеспечивающая безопасный зазор для заземляющих проводов линии 330 кВ, сильная ветроустойчивость, подходит для слегка холмистая местность и проекты, требующие контролируемой ширины коридора линии электропередачи, просты в установке и поддерживать.

Башня высотой 50–70 м (портальная/усиленного типа) Применимые сценарии

Горные районы, отдаленные районы, прибрежные зоны с сильным ветром, линии электропередачи с большими пролетами (пролет по горизонтали 300-400 м), и специальные участки, пересекающие существующие линии.

Рекомендуемые причины: Использует усиленные угловые стальные соединения, высокую прочность, высокую стабильность, может выдерживать сильный ветер, сильный снегопад, соленые брызги и другие суровые погодные условия; нагрузка на фундамент разумна, подходит для установки на сложной местности, эффективно решает проблемы несущей способности и устойчивости к стихийным бедствиям для Линии 330 кВ в горах и прибрежных районах. Некоторые модели можно использовать в качестве переправочных башен.

Индивидуальные башни. Применимые сценарии.

Особый рельеф (острова, крутые склоны, болота), особые нагрузки (коммутация нескольких устройств, переезды с большими пролетами), особые погодные условия условия (регионы с тяжелым льдом, районы сильных тайфунов) и особые требования к внешнему виду (интеграция с ландшафтом). для проектов линий электропередачи 330 кВ.

Рекомендуемые причины: Собственный завод Qingdao Anbang New Energy может настроить линию электропередачи 330 кВ. Высота угловой стальной башни, форма конструкции, материал, антикоррозийные стандарты и несущая способность в соответствии с согласно проектным чертежам, отчетам о топографических изысканиях и метеорологическим данным, предоставленным заказчиком, предлагая индивидуальное руководство по проектированию, производству и установке в рамках комплексного обслуживания, отвечающего различным специальным проектам требования.

Реальные случаи

Проект стальной башни под углом линии электропередачи 330 кВ в коридоре Ганьсу Хэкси

Обзор проекта: Поставлено 12 комплектов 50-метровых портальных башен для Ганьсу Хэси. Проект линии электропередачи коридора 330 кВ, адаптированный к местным засушливым, ветреным и обледеневшим погодным условиям, с горизонтальным Расстояние до залива 300м. Тип проводника: 2×LGJ400/35, тип заземляющего провода: JLB20A-120.

Эффект от реализации: В башнях используется высококачественная угловая сталь Q345B, улучшенная конструкция. антикоррозионные процессы, успешно выдерживая местные ветры скоростью 29 м/с и ледовую нагрузку 10 мм. Время установки было снижено на 25%, а башни до сих пор работают без сбоев, эффективно уменьшая перегруженность коридоров местных линий, обеспечение стабильности региональной передачи электроэнергии и получение высокой оценки от государственной электросети Gansu Electric Power. Компания.

Проект угловой стальной башни исходящей линии подстанции 330 кВ Шаньдун Циндао

Обзор проекта: Предоставлено 8 комплектов 35-метровых башен портального типа для отходящих линейный проект подстанции 330 кВ в Циндао, соединяющей подстанцию с магистральной линией. Адаптирован к загородной местности с ограниченной территорией и интегрированной окружающей средой.

Эффект от реализации: Продукт имеет компактную структуру и удобен в установке, строго контролирует поверхность. оккупация. Вертикальность и несущая способность соответствуют проектным стандартам и идеально соответствуют потребностям передачи данных на исходящий конец подстанции, эффективно обеспечивая стабильную выходную мощность высокого напряжения 330 кВ, поддерживая модернизацию Региональная электросеть Циндао и принятие Государственной энергосистемы.

Проект реконструкции угловой стальной башни Шэньси Вэйнань 330 кВ линии электропередачи

Обзор проекта: Участвовал в проекте модернизации и увеличения высоты опор линии Луолин 330 кВ в Вэйнане, Шэньси, поставив 9 комплектов 40-метровых усиленных угловых стальных опор линии электропередачи напряжением 330 кВ (включая 4 натяжные опоры), замена старых цементных двойных опор, а также решение проблем недостаточного безопасного расстояния и слабой устойчивости к естественным катастрофы на существующих линиях.

Эффект от реализации:Благодаря высокой прочности и стабильности они были успешно установлен во время продолжительной дождливой погоды, демонстрируя выдающуюся способность противостоять сильному дождю и сильные ветры. После реконструкции эксплуатационная стабильность линии значительно улучшилась, что эффективно предотвратило масштабные перебои в подаче электроэнергии, обеспечивающие надежную поддержку электроснабжения преобразовательной станции Линбао в провинции Хэнань из районе Вэйнань и успешно завершили 10-дневную интенсивную задачу по реконструкции.
