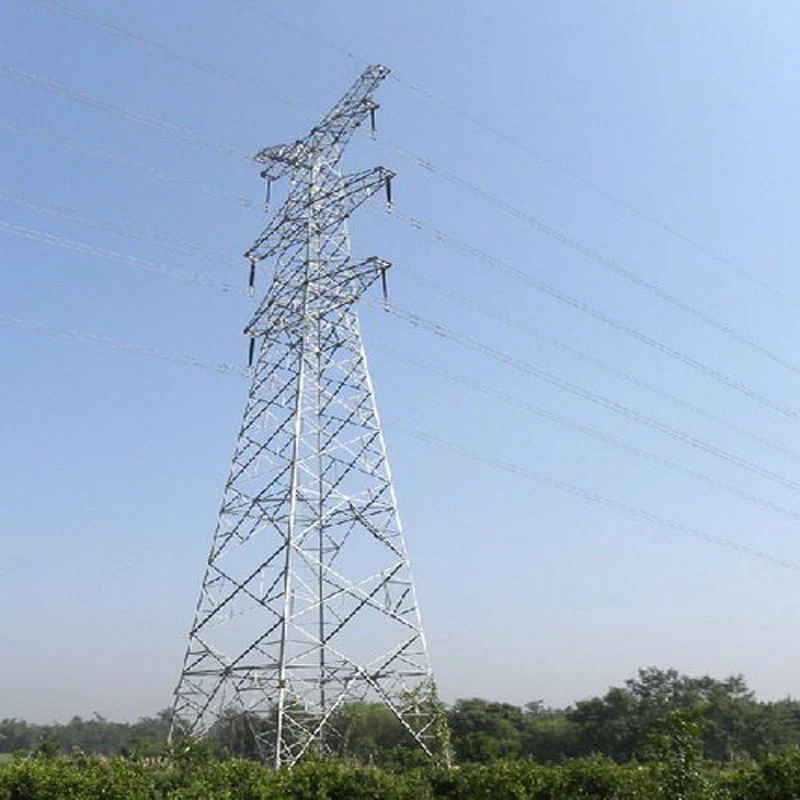

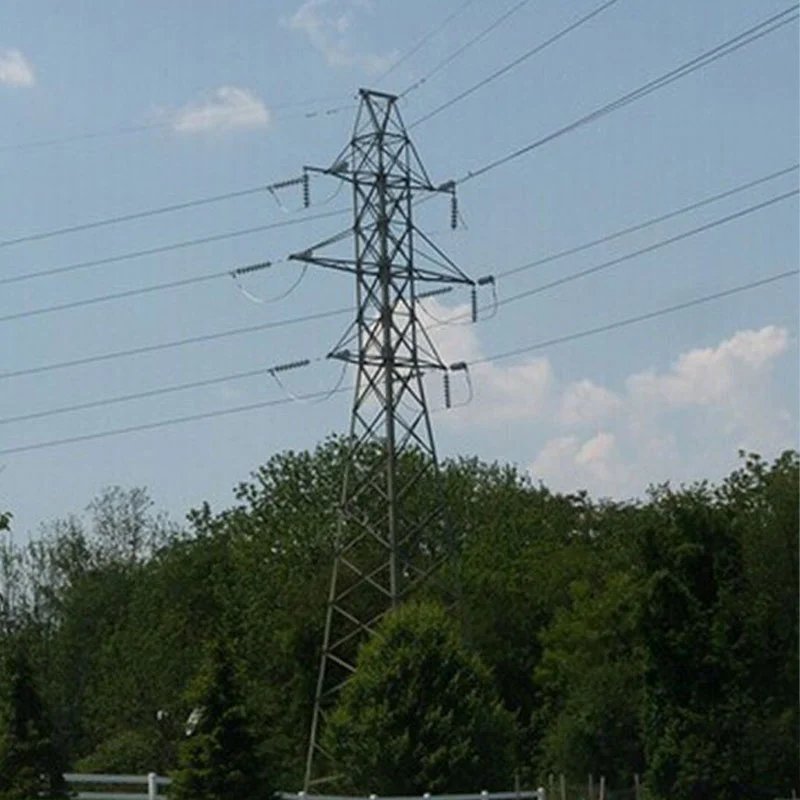

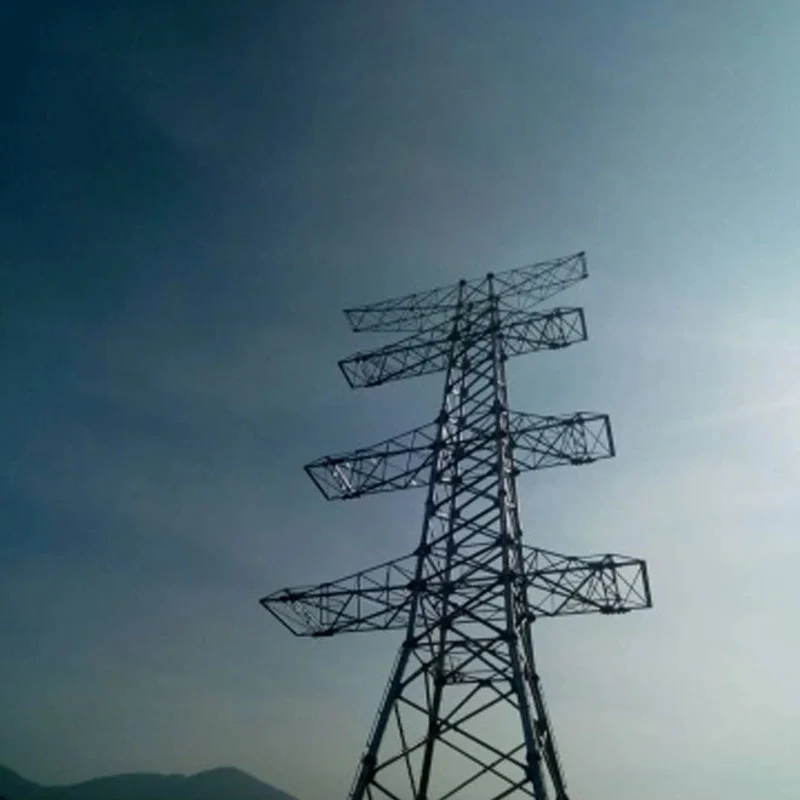

Стальная башня с двухконтурной решеткой 220 кВ

Опираясь на зрелые производственные системы, мы можем похвастаться годовой производственной мощностью 50 000 тонн со стандартизированными процедуры, включая прецизионную резку, роботизированную сварку, интегральную формовку и строгую обработку поверхности, чтобы гарантировать структурная однородность. Для обеспечения качества все продукты проходят авторитетные испытания на механические характеристики и устойчивость к ветру. испытания с проверенными коэффициентами напряжений и смещением ветра в соответствии со стандартами ASCE и национальными энергетическими стандартами. Имеет ISO сертификаты системы менеджмента качества и полный отчет о тестировании третьей стороной

Эта башня широко применяется в ключевых проектах электросетей внутри страны и за рубежом, включая Индонезию Нусантара. Проект расширения сети 220 кВ. Он обеспечивает стабильные структурные характеристики, удобную сборку на месте и надежность. эксплуатационная безопасность, заслужившая постоянное признание за высокую адаптируемость и инженерную надежность в различных сложных условиях. среды.

Сценарии применения стальной башни с двухконтурной решеткой напряжением 220 кВ

Двухцепная решетчатая стальная опора 220 кВ поддерживает две независимые цепи передачи 220 кВ на одной опоре. рама. Принятый в первую очередь в регионах с ограниченной территорией, он значительно сужает коридоры передачи и сокращает изъятие земель. затраты по сравнению с двумя отдельными одноцепными линиями.

Он широко используется для городских входящих и отходящих силовых каналов, соединяя пригородные подстанции 220 кВ в плотных населенные зоны, где трудно получить новые коридоры. Башня подходит для гористой и холмистой местности за счет снижения фундаментные работы и экологическое разрушение. Он также предпочтителен для переправ через реки, автомагистрали и железные дороги. упрощение организации пересечения и сведение к минимуму помех для транспорта и судоходства.

Общие области применения включают линии электропитания для промышленных центров нагрузки и исходящие цепи передачи ветровой энергии. и солнечные энергетические базы. Однако следует обратить внимание на его недостатки: более тяжелые нагрузки на башню, более высокий риск одновременный выход из строя обеих цепей при повреждении башни, а также ужесточение требований по молниезащите и конструкция электромагнитного зазора.

Стандартные инструкции по текущему техническому обслуживанию двухконтурной решетчатой ​​стальной башни напряжением 220 кВ

Регулярное техническое обслуживание обеспечивает структурную безопасность и стабильное электроснабжение двухцепных решетчатых стальных опор напряжением 220 кВ. Плановые визуальные проверки проводятся ежеквартально, комплексные детальные проверки проводятся ежегодно.

Осмотрите основные корпуса башни, угловые стальные компоненты и соединительные болты на предмет коррозии, деформации, трещин и ослабления крепления. крепежи. Проверить антикоррозионные покрытия и горячеоцинкованные поверхности; своевременно проводить подкраску покраски, где гальванизация отслаивается. Проверьте заземляющие устройства, убедитесь в исправности заземляющих проводников и качественном заземлении. сопротивление.

Следите за фундаментом башни на предмет осадки, трещин, водной эрозии и нестабильности склонов. Осмотрите изоляционные цепочки, фитинги и перемычки на предмет повреждений, загрязнения и ненормального нагрева. Удалите плавающие предметы, сорняки и строительный мусор вокруг площадок башен.

Зарегистрируйте все дефекты и внедрите секретное исправление. Приоритетная обработка требуется в случае серьезных рисков, таких как структурные деформации и сломанная фурнитура. После экстремальных погодных условий, включая сильный ветер, грозы и обледенение, Необходимо немедленно организовать специальные патрульные проверки.

Различия и важность: двухцепная решетчатая башня 220 кВ и стальная решетчатая башня 500 кВ

Ключевые различия

1.Напряжение и зазор: Двухцепная опора 220 кВ содержит две цепи 220 кВ на одной конструкции с меньшими межфазными и дорожными просветами. Башня 500 кВ работает при сверхвысоком напряжении и требует гораздо больших электрических зазоров во избежание пробоя воздуха.
2.Структура и размер башни: Двухцепные опоры 220 кВ относительно компактны. Большинство башен на 500 кВ выше, тяжелее, имеют большие траверсы и более прочный фундамент, чтобы выдерживать большие ветровые нагрузки и натяжение проводников.
3.Схема схемы: Тип 220 кВ обычно размещает две цепи на одной опоре для экономии коридоров. Стандартные решетчатые опоры напряжением 500 кВ в основном являются одноцепными из-за строгих электромагнитных ограничений; двухцепные опоры 500 кВ применяются реже.
4.Мощность передачи: Линия 500 кВ обеспечивает гораздо большую пропускную способность при транспортировке больших объемов электроэнергии на большие расстояния. Двухцепные линии 220 кВ в основном обеспечивают региональное распределение электроэнергии и питание местной нагрузки.

Важность

Двухцепные опоры 220 кВ оптимизируют использование земель для пригородных и городских электросетей, повышая надежность электроснабжения внутри региональных сетей. Решетчатые башни напряжением 500 кВ образуют основу основной сети, обеспечивая передачу электроэнергии на большие расстояния. передача между силовыми базами и центрами нагрузки. Правильный выбор башни позволяет сбалансировать стоимость строительства, земельные ресурсы, масштаб передачи и безопасность сети.

Преимущества Anbang стальной башни с двухконтурной решеткой напряжением 220 кВ

(около 200 слов, официальная техническая версия для экспорта) Двухконтурная решетчатая стальная башня Anbang на напряжение 220 кВ обеспечивает надежность, экономически эффективные решения по воздушной передаче электроэнергии для глобальных энергосетей. Использование высокопрочной угловой стали Q355/Q420 и строгая система горячего цинкования в соответствии со стандартом ISO 1461, башня обеспечивает превосходные антикоррозионные характеристики и Расчетный срок службы 50 лет, подходит для прибрежной, горной и внутренней сложной местности.

При поддержке независимых инженерных групп Anbang обеспечивает индивидуальное проектирование конструкций в соответствии со стандартами IEC и GB. для удовлетворения различных требований к скорости ветра, ледяному покрытию и пересечению. Оптимизированное расположение решетки гарантирует стабильную механическую распределение нагрузки при одновременном контроле общего расхода стали, что сокращает инвестиции в проект.

Все компоненты обрабатываются на станке с ЧПУ с точным соответствием отверстий, что упрощает сборку на месте. Полная предпродажная проверка обеспечивает точность размеров и качество крепления болтов. Anbang предлагает полный комплекс услуг, включая рисование. оптимизация, изготовление, упаковка и техническое руководство. Наши башни эффективно экономят ширину коридора передачи для проекты городской и возобновляемой энергетики, завоевавшие постоянное признание со стороны EPC-подрядчиков и операторов электроэнергетики по всему миру.

Часто задаваемые вопросы — Стальная башня с двухцепной решетчатой ​​решеткой 220 кВ

Подходит для каталога, коммерческого предложения и общения с клиентами.

Вопрос 1: Что такое двухконтурная решетчатая стальная башня напряжением 220 кВ?

A: Это воздушная опора электропередачи, несущая две независимые силовые цепи напряжением 220 кВ на одной стальной решетке. структура. Это помогает сэкономить земельный коридор по сравнению с двумя отдельными одноцепными линиями опор.

В2: Каким стандартам соответствуют ваши башни?

О: Мы следуем национальным стандартам Великобритании и спецификациям IEC. Мы можем настроить дизайн в соответствии с требованиями клиента для ветровая нагрузка, толщина льда и региональная экология.

В3: Какой стальной материал и антикоррозийную обработку вы используете?

A: Основной материал угловая сталь Q355B/Q420B. Все компоненты прошли горячее цинкование (ISO 1461), чтобы обеспечить долгий срок службы. антикоррозионный срок службы.

В4: Каков срок службы конструкции?

Ответ: Стандартный расчетный срок службы достигает 50 лет при нормальных условиях технического обслуживания.

В5: Для каких сценариев местности подходят эти башни?

A: Подходит для пригородов, горных районов, переправ через реки, автомобильных/железнодорожных переездов, ветряных электростанций и солнечной энергии. исходящие линии с ограниченной шириной коридора.

В6: Можете ли вы предоставить индивидуальный дизайн башни?

А: Да. Наша команда инженеров может оптимизировать модель башни, ее высоту, расположение траверс на основе данных съемки маршрута, ветра. скорость, условия обледенения и требования к переправе.

В7: Каков ваш процесс проверки производства?

A: резка с ЧПУ, сверление, пробная сборка перед цинкованием. Проверка размеров, толщина цинкования Перед отправкой будут проведены испытания и проверка погрузки.

Вопрос 8: Каковы основные риски, на которые следует обратить внимание при эксплуатации двухконтурной башни?

О: Если башня повреждена, обе цепи могут быть прерваны. Регулярное обслуживание затяжки болтов, требуется антикоррозионное покрытие, осадка фундамента и сопротивление заземления.
